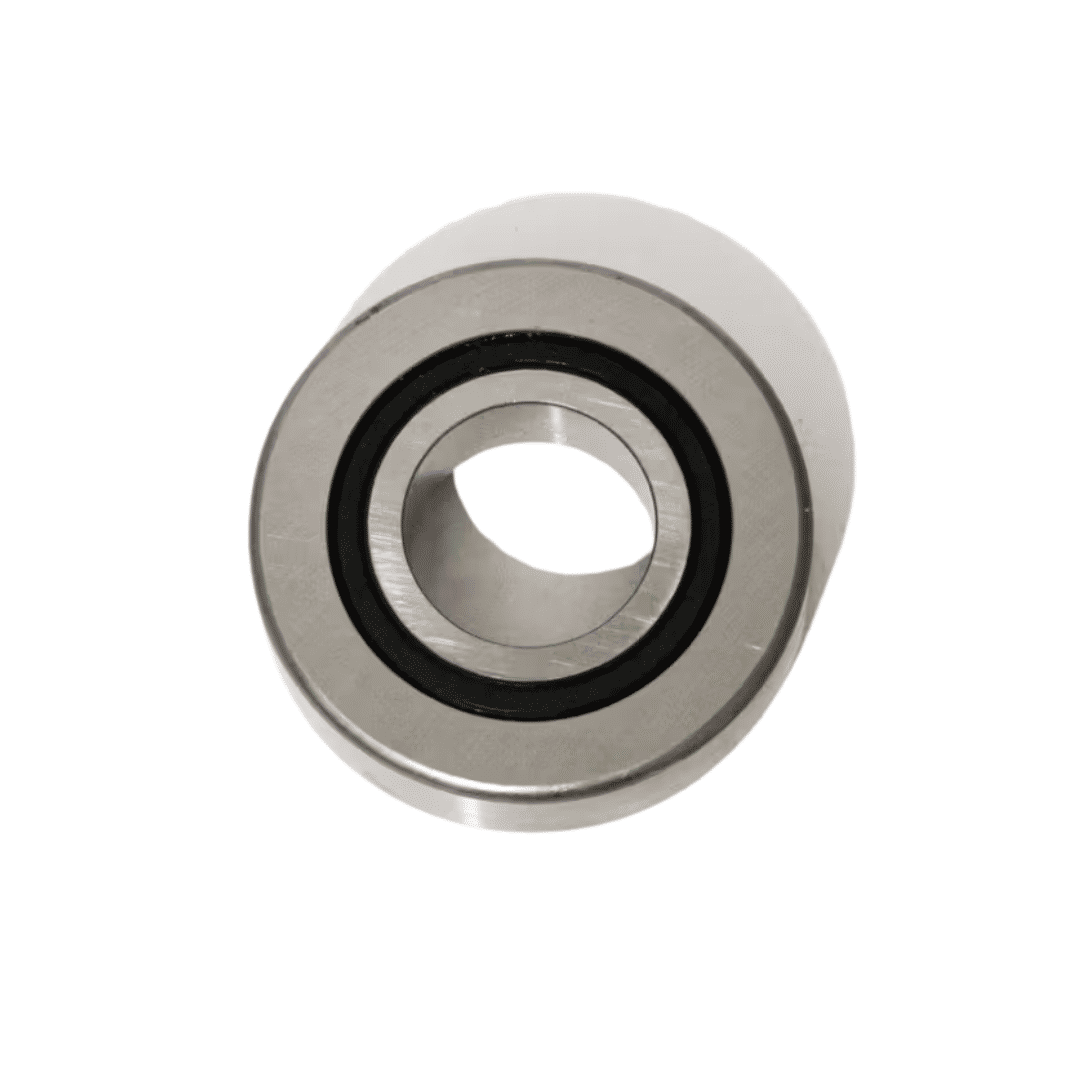

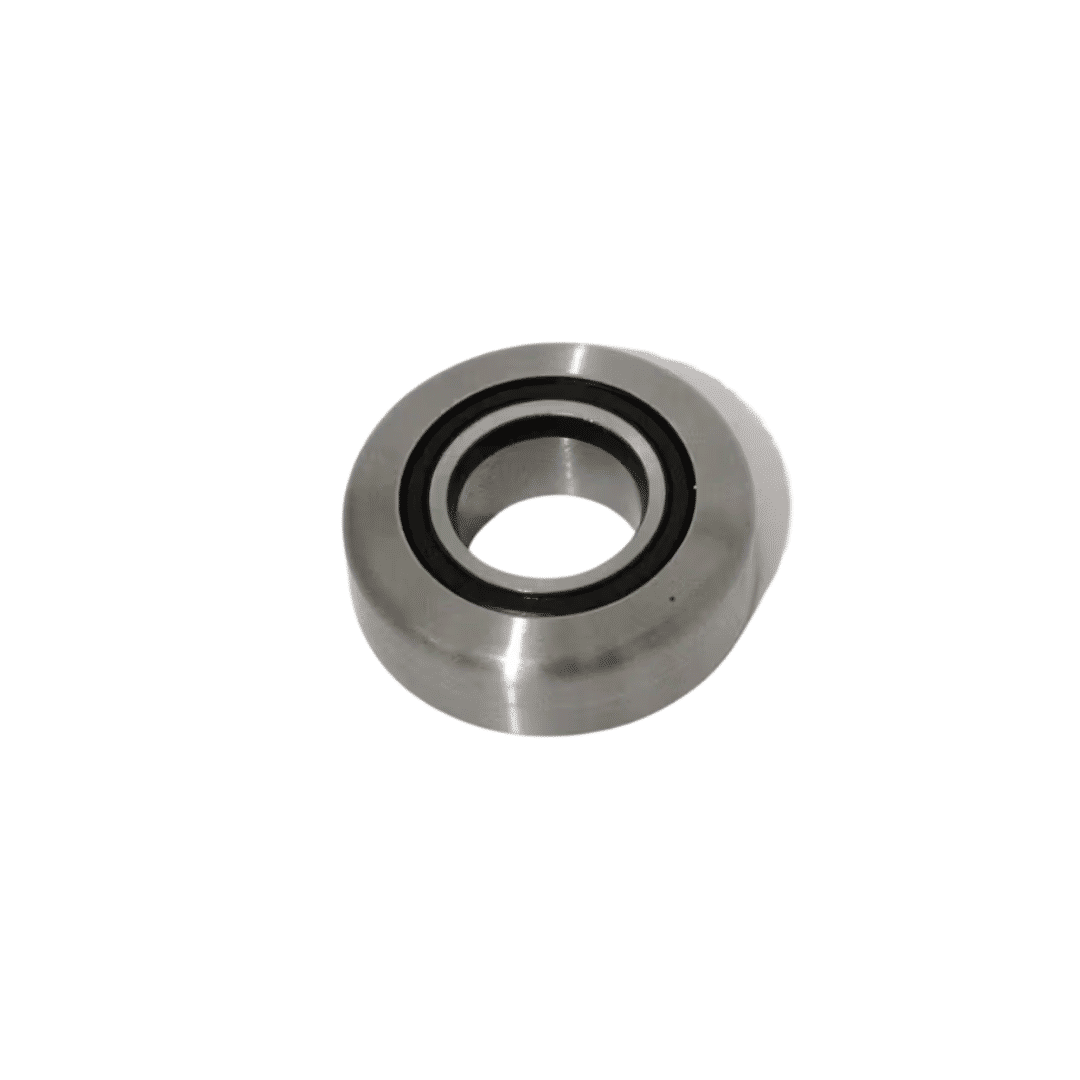

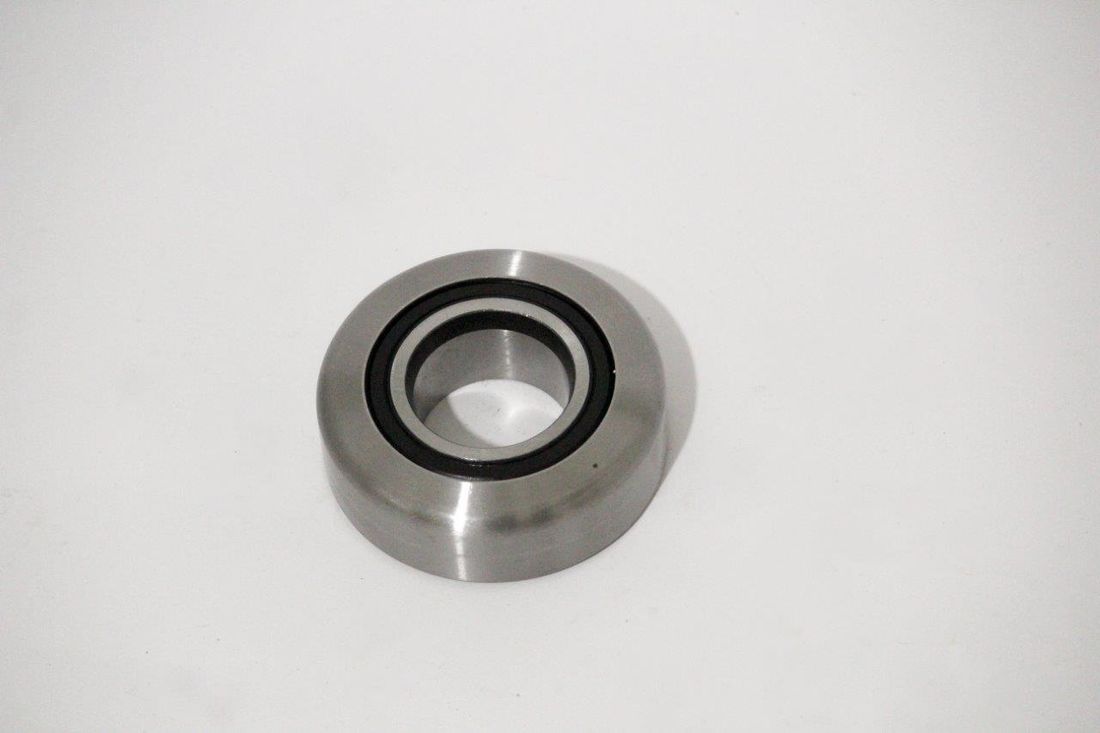

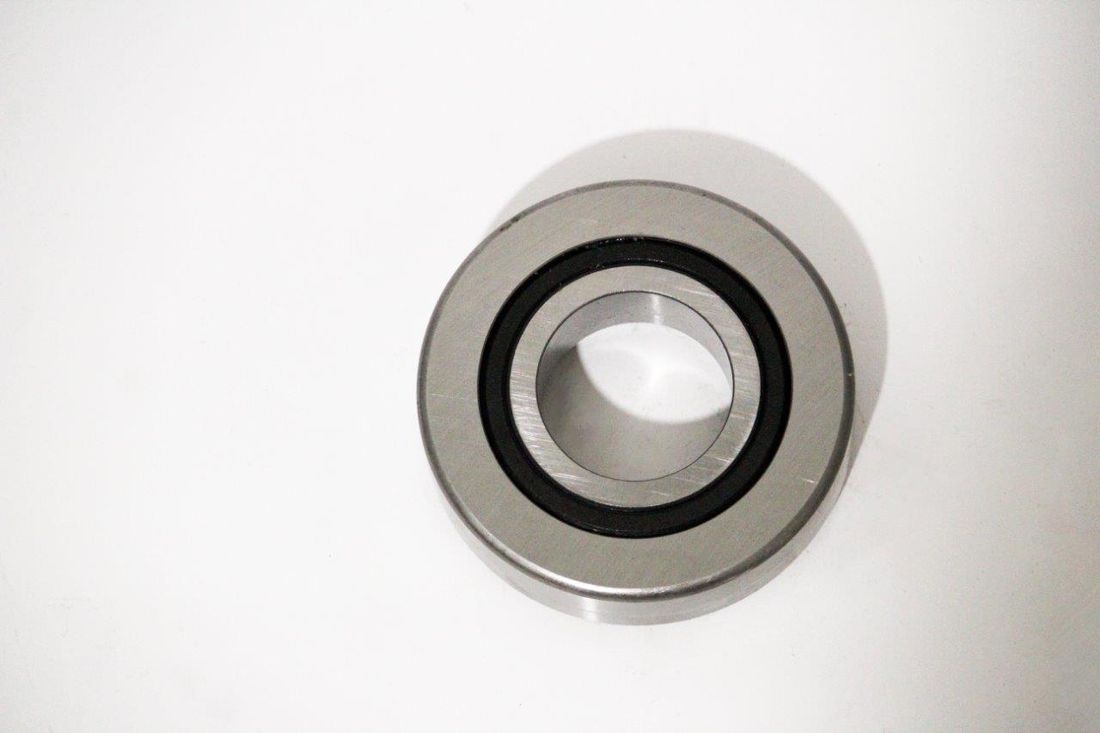

5911700H10I ROLAMENTO TORRE/PORTA CARGA (Cód. 5911700H10I)

5911700H10I ROLAMENTO TORRE/PORTA CARGA

Visão Geral e Função

• Tipo de Componente: Rolamento de Mastro (Mast Guide Roller).

• Código de Referência:5911700H10I.

• Aplicação Principal: Empilhadeiras Hyster e Yale de grande porte e empilhadeiras de contêineres (Empty Container Handlers / Reach Stackers).

• Localização: Instalado nos trilhos da torre (mastro) ou no suporte do porta-garfo (carriage).

• Função Principal: O rolamento 5911700H10I permite que os estágios da torre deslizem uns sobre os outros e que o porta-garfo suba e desça com o mínimo de atrito. Ele absorve o torque gerado pela carga nos garfos, mantendo o alinhamento estrutural do mastro e evitando o contato metal-metal entre os trilhos.

Características Técnicas

• Construção de Parede Espessa: Diferente de um rolamento comum, o anel externo deste componente é significativamente mais espesso, funcionando como uma "roda" que entra em contato direto com o perfil de aço da torre.

• Blindagem Reforçada: Equipado com vedações especiais para operar em ambientes externos, resistindo à entrada de poeira, detritos e umidade, além de reter a graxa sob alta pressão.

• Perfil de Contato: Pode possuir um perfil levemente abaulado (bombê) para compensar pequenos desalinhamentos ou inclinações do mastro sob carga.

• Alta Capacidade de Carga Estática: Projetado para não sofrer deformação plástica mesmo quando a empilhadeira está com a carga máxima elevada em grandes alturas.

Sinais de Desgaste e Fadiga

Devido ao esforço severo, este rolamento deve ser inspecionado regularmente:

• Folga no Porta-Garfo: Se o porta-garfo apresentar um balanço excessivo (chacoalhar) para frente e para trás, os rolamentos 5911700H10I podem estar gastos ou com os pinos de fixação frouxos.

• Ruído de Estalo (Metal com Metal): Indica que a pista do rolamento quebrou ou que ele travou, fazendo com que ele deslize (arraste) no trilho em vez de rolar.

• Marcas de Desgaste no Trilho: Se o trilho da torre apresentar sulcos ou brilho excessivo em apenas um lado, o rolamento pode estar desalinhado ou sem lubrificação.

• Vibração na Elevação: A subida da carga ocorre aos "soluços", indicando que um ou mais rolamentos estão com "calos" internos.

Recomendações de Montagem e Manutenção

• Uso de Calços (Shims): A instalação do rolamento 5911700H10I geralmente exige o uso de calços metálicos de ajuste para garantir que a folga lateral entre o rolamento e o trilho da torre esteja dentro da especificação do fabricante (geralmente entre 0.5mm e 1.5mm).

• Lubrificação dos Trilhos: Embora o rolamento seja blindado, os trilhos da torre devem ser mantidos lubrificados com graxa grafitada ou específica para torres, reduzindo o desgaste da face externa do rolamento.

• Substituição em Pares: Recomenda-se sempre trocar os rolamentos opostos (esquerdo e direito) simultaneamente para manter o equilíbrio de forças na estrutura do mastro.

• Verificação de Empenamento: Antes de instalar o novo rolamento, verifique se os trilhos da torre não estão "abertos" ou empenados por excesso de carga, o que causaria a quebra prematura da peça nova.
