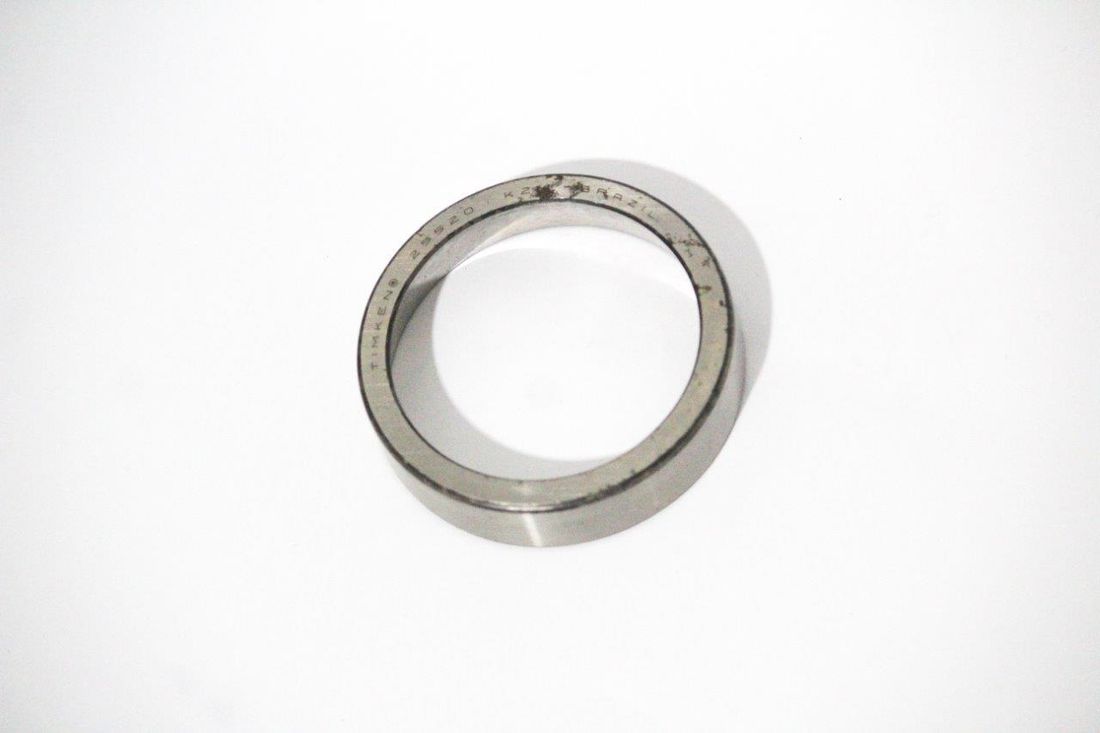

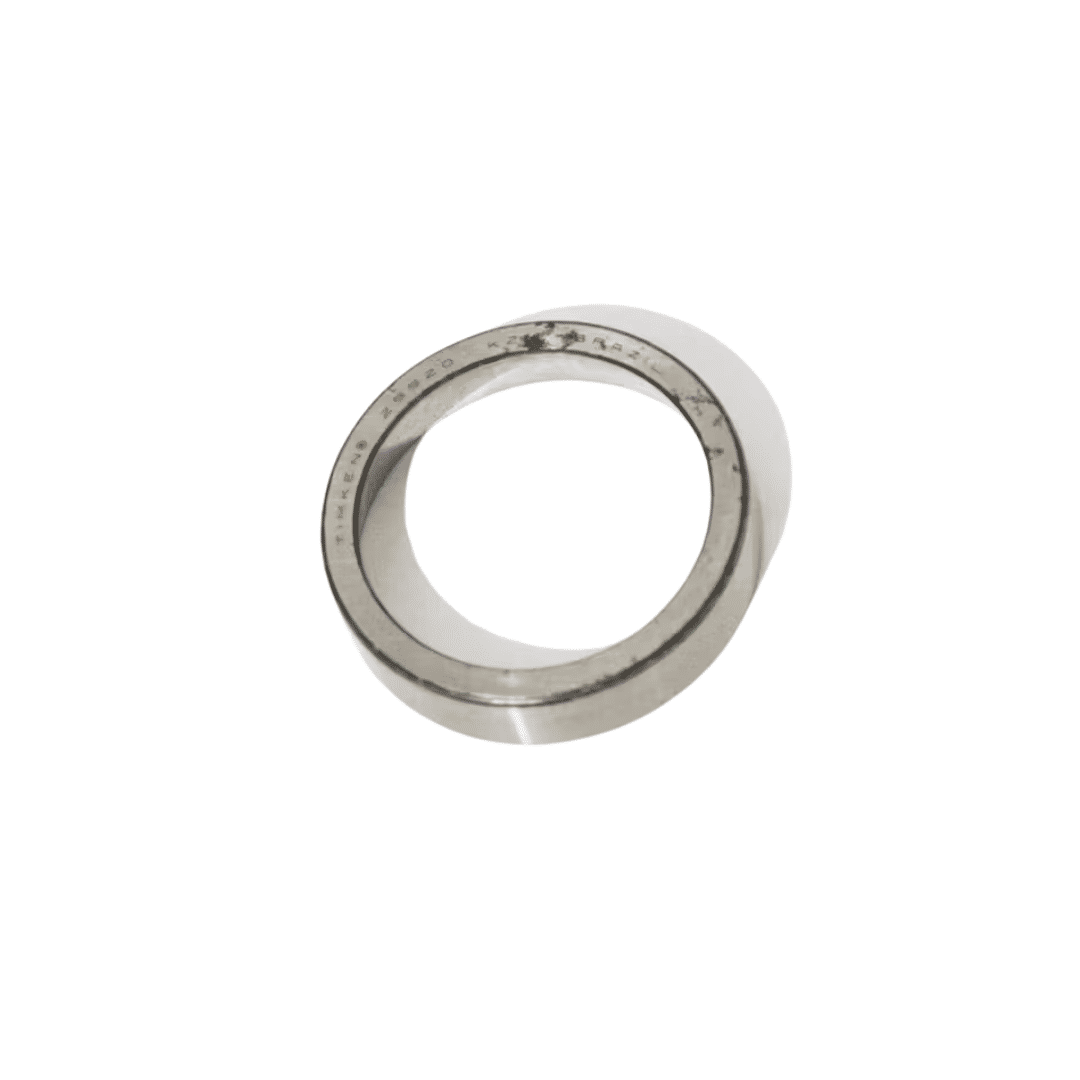

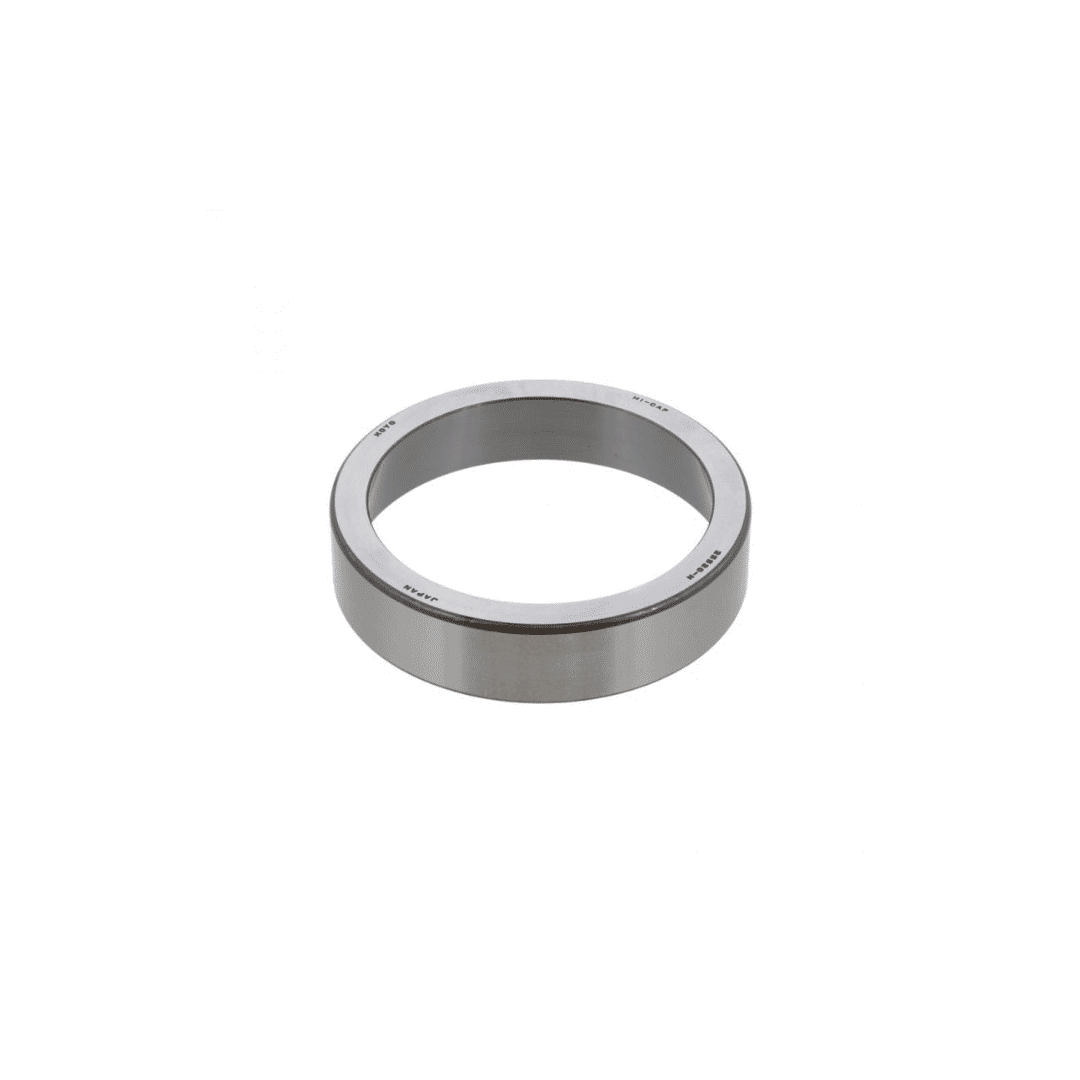

163970 ROLAMENTO CAPA (Cód. 163970)

163970 ROLAMENTO CAPA

Visão Geral e Função

• Tipo de Componente: Capa (Pista Externa) de Rolamento de Rolos Cônicos.

• Código de Referência:163970.

• Aplicação Principal: Amplamente utilizada em empilhadeiras das marcas Hyster e Yale. É comum em conjuntos de Eixo de Direção (cubos de roda traseira) ou no suporte do Pinhão da Transmissão.

• Função Principal: A peça 163970 fornece a superfície de deslizamento externa para os rolos do rolamento. Ela é projetada para ser montada sob pressão (interferência) em um alojamento fixo, garantindo que o conjunto suporte cargas radiais e axiais simultaneamente com o mínimo de atrito.

Características Técnicas e Construção

• Material: Fabricada em Aço Cromo de alta pureza, submetido a um processo de endurecimento por tratamento térmico. Isso confere à peça uma dureza superficial extrema para resistir ao desgaste por fadiga.

• Acabamento: A pista interna da capa é retificada com precisão espelhada. Qualquer irregularidade nesta superfície resultaria em ruído, calor e falha prematura do sistema.

• Geometria Cônica: O ângulo da capa 163970 é calculado para distribuir a força da carga de forma angular, permitindo que a roda ou o eixo suporte o peso da máquina e o esforço das curvas sem folgas.

Sinais de Desgaste e Diagnóstico

Diferente do rolamento (cone), a capa é estática, mas sofre com as tensões do sistema. Verifique a existência de:

• Pitting (Cravamento): Pequenas crateras ou "picados" na superfície da pista, causados por contaminação do lubrificante ou fadiga do metal.

• Marcas de Brinell (Identação): Marcas lineares que parecem "degraus" na pista, causadas por impactos fortes ou montagem incorreta com martelo.

• Mudança de Cor (Queima): Tons azulados ou palha na superfície indicam que o rolamento trabalhou com falta de lubrificação e atingiu temperaturas críticas.

• Giro na Carcaça: Se a parte externa da capa apresentar marcas de polimento, significa que ela girou dentro do alojamento, o que exige a recuperação ou troca do cubo/carcaça.

Recomendações de Instalação

• Substituição do Par: Recomenda-se fortemente nunca montar um rolamento (cone) novo em uma capa usada. O desgaste da capa antiga não casará com os rolos novos, reduzindo a vida útil em até 70%.

• Ferramenta de Montagem: Utilize uma prensa hidráulica ou um "batedor de rolamento" de alumínio/bronze que encoste apenas na borda da capa. Nunca bata diretamente na face da pista com martelo de aço.

• Ajuste de Folga: Após a instalação da capa 163970 e do rolamento correspondente, o ajuste da porca do castelo é vital. Muita folga causa vibração; pouco aperto causa superaquecimento e travamento.
