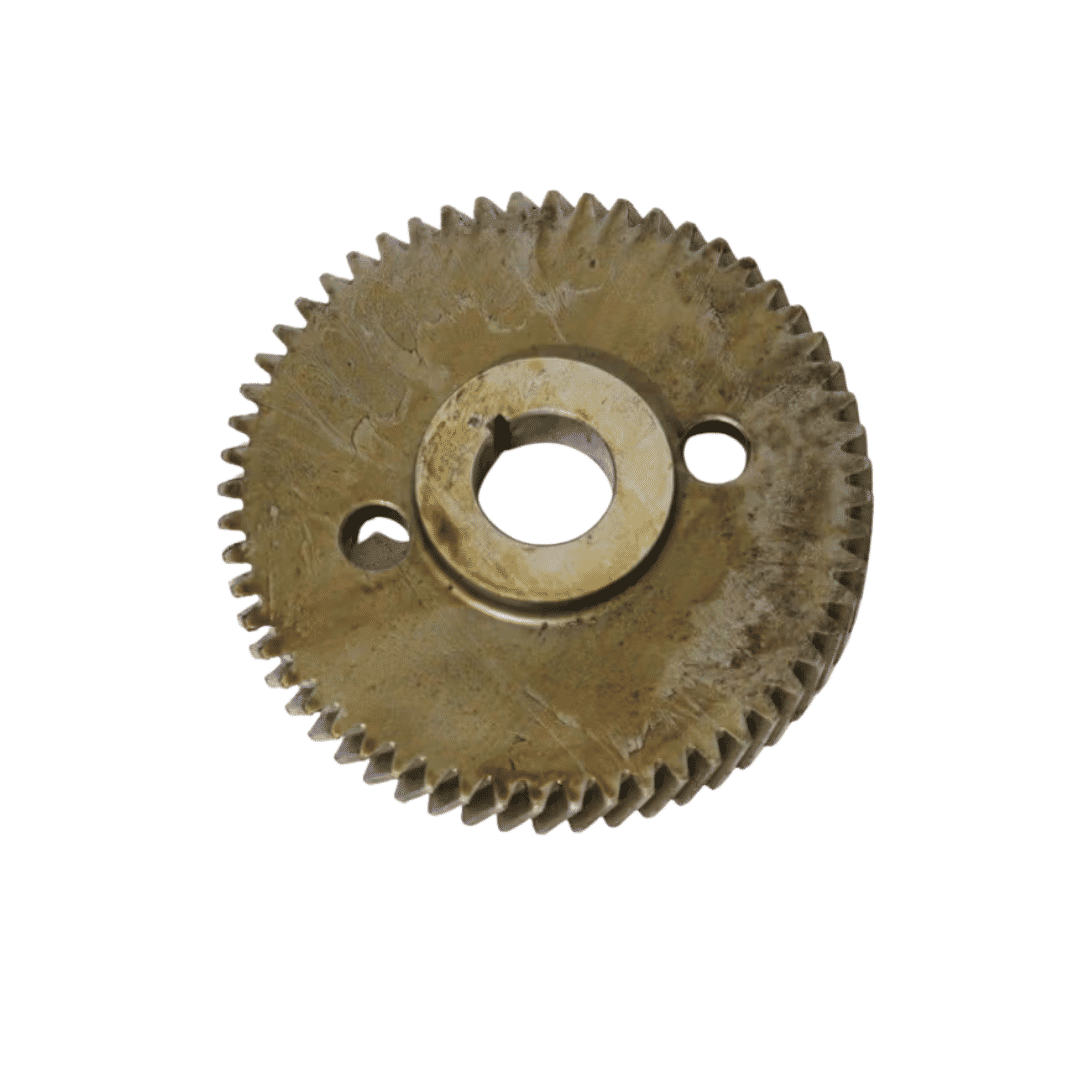

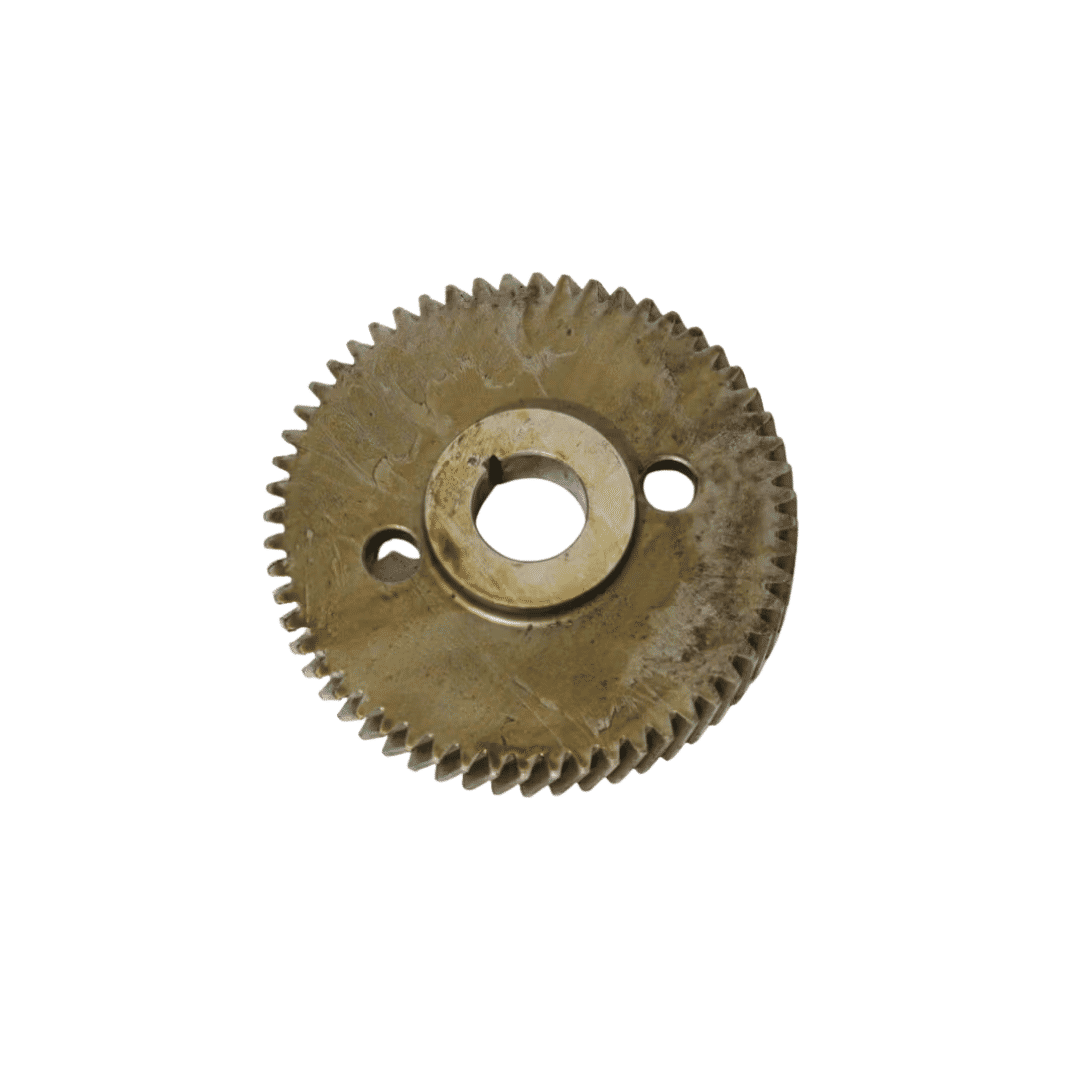

3306661 ENGRENAGEM VIRABREQUIM (Cód. 3306661)

3306661 ENGRENAGEM VIRABREQUIM

Visão Geral e Função

• Tipo de Componente: Engrenagem de Distribuição (Crankshaft Gear).

• Código de Referência:3306661.

• Aplicação Principal: Motores Cummins das séries B 3.9L (4 cilindros) e B 5.9L (6 cilindros), amplamente utilizados em empilhadeiras de grande porte, caminhões e máquinas de construção (Case, New Holland, Hyundai).

• Localização: Instalada sob pressão na extremidade dianteira da ponta do virabrequim, dentro da carcaça de distribuição.

• Função Principal: A engrenagem 3306661 é a "engrenagem mestre". Ela transmite o movimento rotativo do virabrequim para a engrenagem do comando de válvulas, para a bomba injetora de combustível e para a bomba de óleo. Sem ela, o tempo de abertura das válvulas e o momento da injeção não estariam sincronizados com a posição dos pistões, o que causaria a destruição imediata do motor.

Características Técnicas

• Material: Fabricada em Aço Forjado de Alta Resistência com tratamento térmico de endurecimento superficial (cementação) nos dentes para minimizar o desgaste por fricção.

• Tipo de Dente: Dentes helicoidais (inclinados), projetados para reduzir o ruído de funcionamento e garantir uma transmissão de torque mais suave e constante comparada a dentes retos.

• Montagem por Interferência: Esta peça não possui chaveta em alguns modelos Cummins, sendo montada a quente (expansão térmica) para criar uma união permanente com o virabrequim, garantindo que o sincronismo não "pule".

Sinais de Desgaste e Falha Crítica

Problemas nesta engrenagem são raros, mas catastróficos quando ocorrem:

• Ruído de "Batida" na Distribuição: Um som metálico irregular vindo da frente do motor pode indicar dentes picados ou folga excessiva entre as engrenagens (backlash).

• Dificuldade de Sincronismo: Se a engrenagem girar sobre o eixo (perda de interferência), o motor perderá o ponto, resultando em fumaça excessiva, falta de potência ou colisão entre válvulas e pistões.

• Desgaste Visível nos Dentes: Durante uma reforma, se os dentes apresentarem aspecto de "pitting" (pequenos furos) ou desgaste em forma de faca, a substituição é obrigatória.

Recomendações de Montagem e Manutenção

• Sincronismo (Marcas de Ponto): Ao instalar a engrenagem 3306661, é vital alinhar as marcas gravadas nos dentes (geralmente "0" ou "1") com as marcas correspondentes na engrenagem do comando e da bomba injetora. Um dente fora de posição impedirá o funcionamento do motor.

• Aquecimento para Montagem: Para evitar danos ao virabrequim e à própria engrenagem, ela deve ser aquecida uniformemente (em estufa ou banho de óleo) a aproximadamente 150°C antes de ser deslizada sobre o eixo frio. Nunca use maçarico diretamente nos dentes.

• Inspeção de Outras Engrenagens: Sempre que substituir a engrenagem do virabrequim, inspecione a Engrenagem Intermediária. Se uma estiver gasta, ela destruirá a nova rapidamente.

• Troca do Retentor Dianteiro: Já que a frente do motor está aberta, é altamente recomendável substituir o Retentor Dianteiro do Virabrequim para evitar vazamentos futuros de óleo.
