5048057-48 REPARO ORBITROL GP-GDP-GLP 80-120 LG/MG 504805748 (Cód. 5048057-48)

5048057-48 REPARO ORBITROL 80-120LG/MG
504805748

Visão Geral e Função

• Tipo de Componente: Kit de Vedações (Seal Kit).

• Código de Referência:5048057-48.

• Aplicação Principal: Empilhadeiras Hyster e Yale de grande porte, séries 80-120 LG/MG (modelos de 4.0 a 5.5 toneladas).

• Função Principal: O Orbitrol é a válvula que direciona o fluxo de óleo para os cilindros de direção conforme o operador gira o volante. O kit 5048057-48 contém todos os anéis O-rings, vedações de face e retentores necessários para eliminar vazamentos internos e externos, garantindo que a pressão hidráulica seja mantida para uma direção leve e precisa.

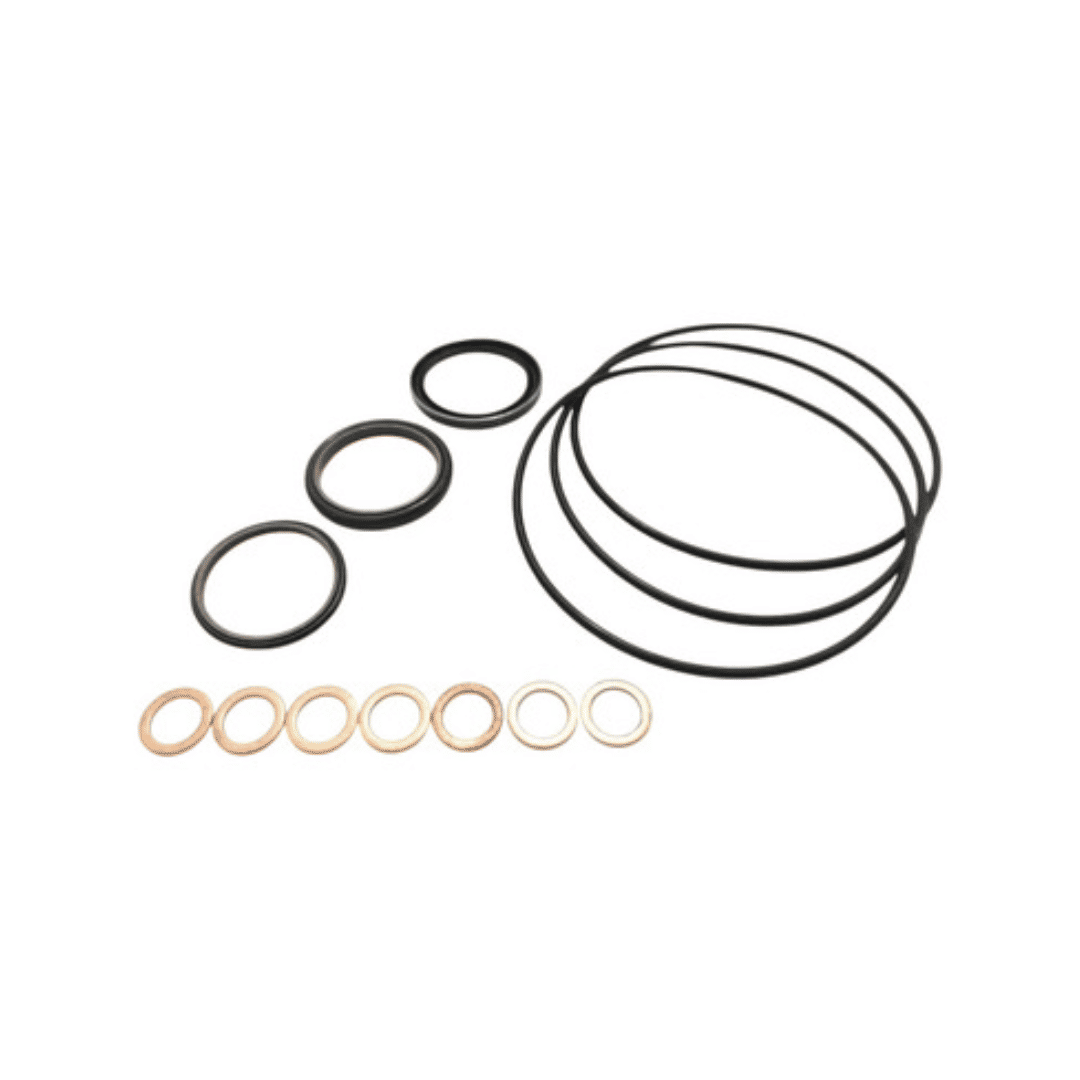

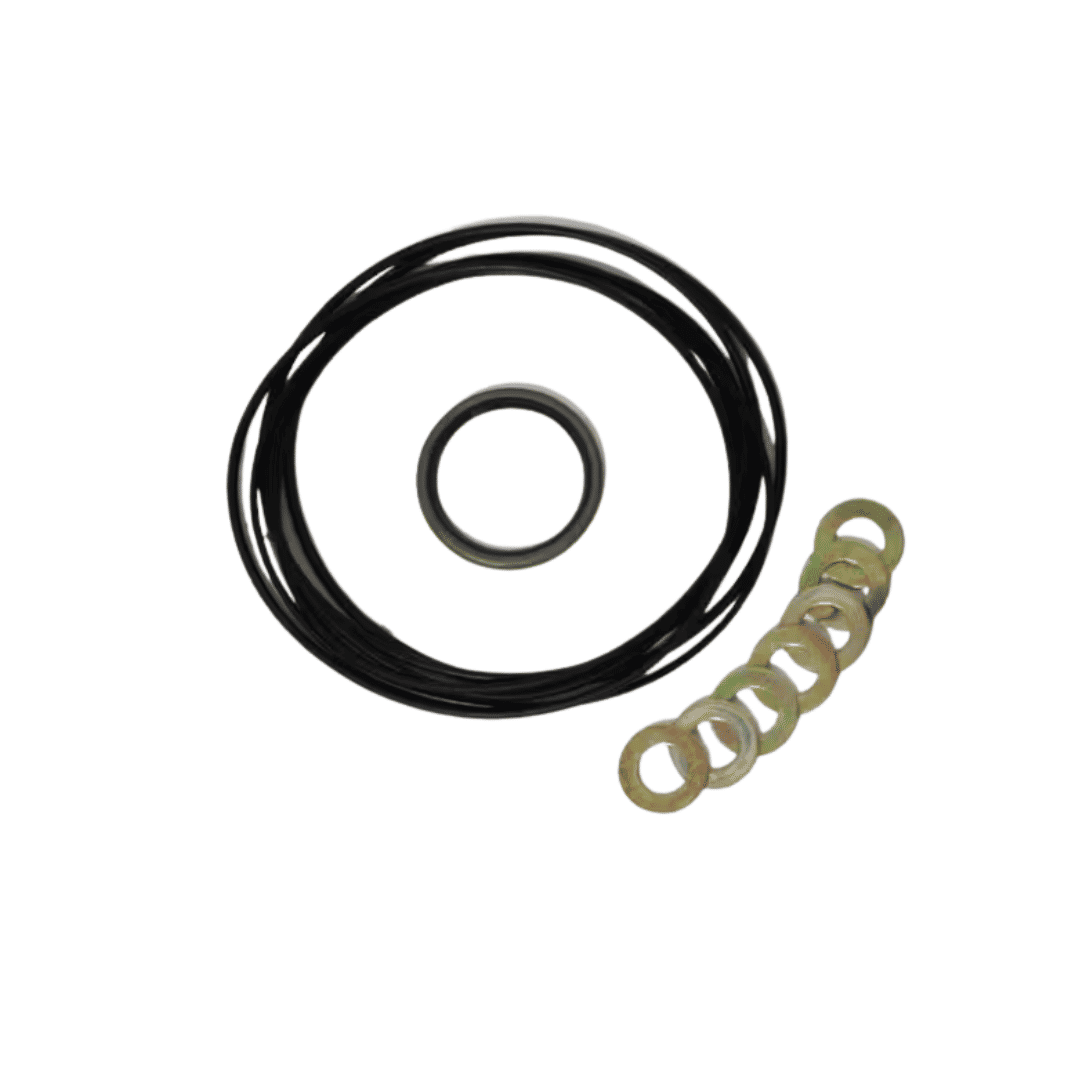

Composição do Kit

Este conjunto é projetado para uma revisão completa da unidade:

• Anéis O-Rings de Alta Pressão: Para as divisões de seção da carcaça do Orbitrol.

• Vedação do Eixo de Entrada (Retentor): Impede que o óleo suba pela coluna de direção em direção ao volante.

• Vedações Estáticas e Dinâmicas: Anéis "Quad-rings" ou gaxetas especiais que vedam o conjunto rotativo interno.

• Arruelas de Vedação: Para as conexões de pórticos (P, T, L, R).

Sinais de Falha no Orbitrol

Quando as vedações internas do código 5048057-48 falham, a máquina apresenta comportamentos perigosos:

• Direção "Pesada" ou Dura: Perda de pressão interna faz com que o operador tenha que fazer muita força para esterçar, especialmente com carga.

• Volante que Gira Sozinho (Deriva): A máquina não mantém a trajetória retilínea ou o volante continua girando lentamente mesmo sem comando do operador.

• Vazamento na Coluna de Direção: Óleo escorrendo pelo eixo do volante, sujando os pés do operador e baixando o nível do reservatório.

• Reação Tardia: O operador gira o volante, mas as rodas demoram a responder (causado por fuga interna de óleo entre as câmaras).

Recomendações de Montagem e Manutenção

• Limpeza Cirúrgica: O Orbitrol possui tolerâncias micrométricas. Qualquer grão de poeira ou fiapo de pano inserido durante a troca das vedações pode travar a válvula e causar a perda total da direção.

• Lubrificação na Montagem: Banhe todas as vedações do kit 5048057-48 em óleo hidráulico limpo antes de instalá-las para evitar cortes ou torções durante o encaixe.

• Cuidado com as Esferas: Ao abrir o Orbitrol, tome cuidado para não perder as esferas da válvula de retenção interna; sem elas, o volante pode dar "coices" violentos.

• Sangria de Ar: Após a reinstalação, gire o volante de batente a batente várias vezes com o motor ligado para expulsar o ar. Ar no sistema causa trepidação e ruído excessivo.
