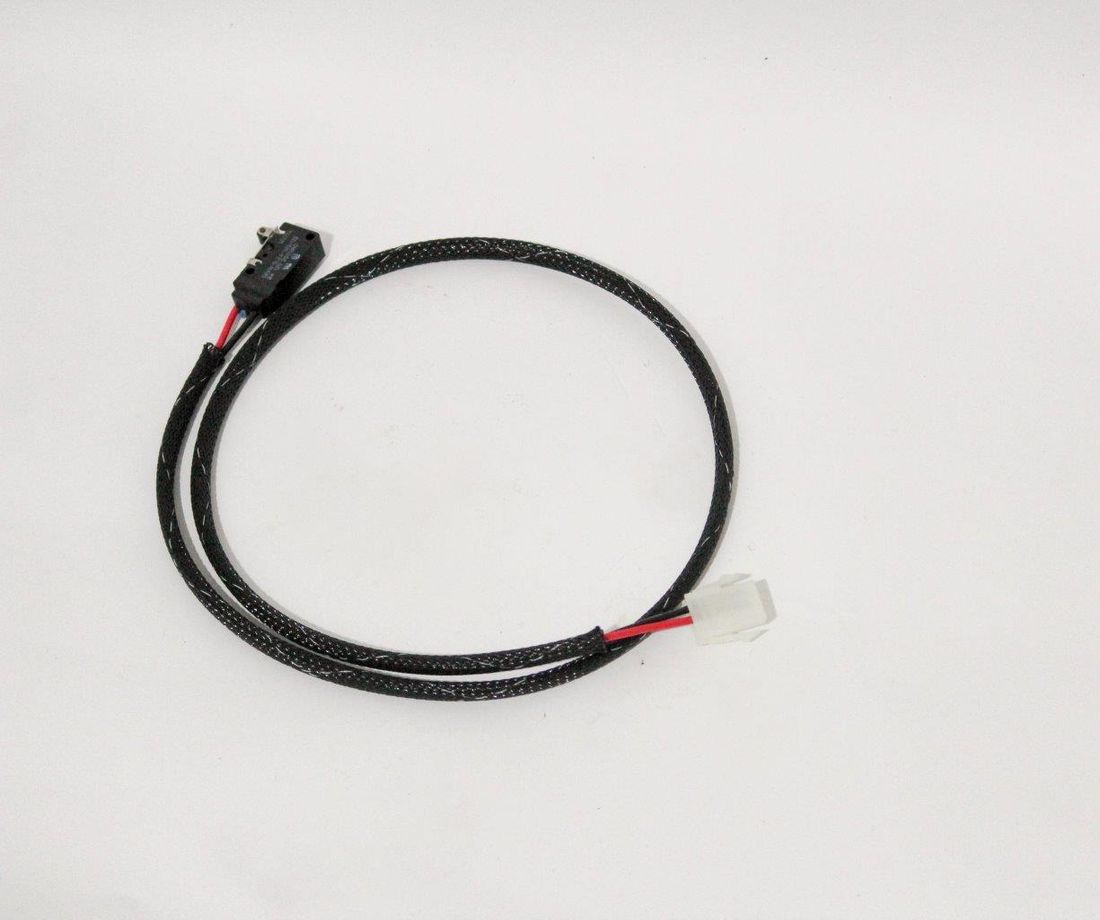

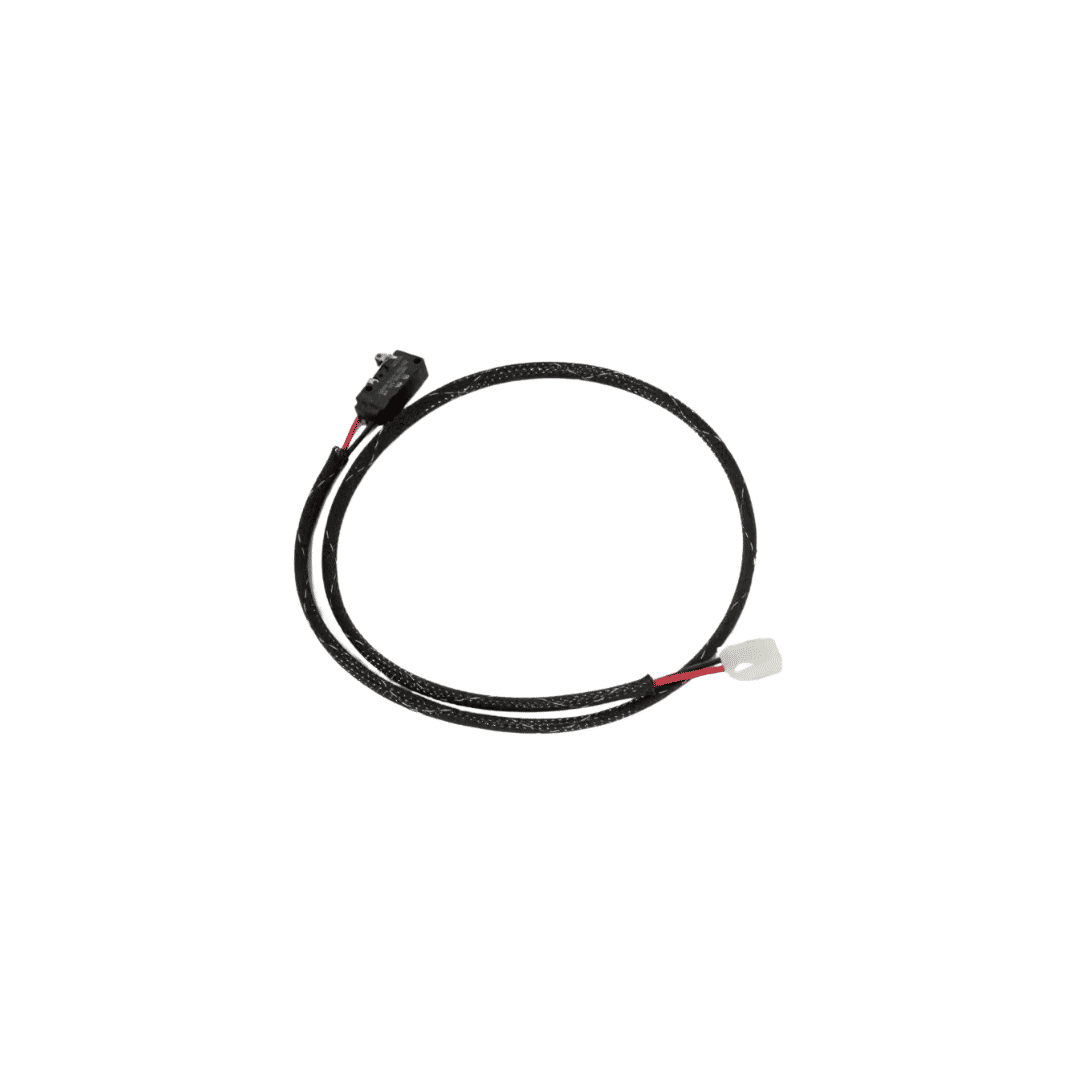

5241969-17 SENSOR ALAVANCA B60Z (Cód. 5241969-17)

5241969-17 SENSOR ALAVANCA B60Z

Visão Geral e Função

• Tipo de Componente: Sensor de Efeito Hall (Sem contato).

• Código de Referência:5241969-17.

• Aplicação Principal: Transpaleteira Elétrica Hyster B60Z e Yale MPE060.

• Localização: Instalado na cabeça do timão (controlador) ou na base da alavanca de comando.

• Função Principal: O sensor 5241969-17 monitora a posição angular da alavanca de controle. Ele converte o movimento físico feito pelo operador (aceleração para frente ou para trás) em um sinal elétrico enviado para o controlador principal da máquina. Por ser um sensor magnético, ele não possui desgaste por contato físico, o que aumenta sua vida útil.

Características Técnicas

• Tecnologia: Efeito Hall, que detecta variações no campo magnético para determinar a posição exata da alavanca.

• Conector: Geralmente possui conectores selados (estilo Deutsch ou Amp) para evitar a entrada de umidade e corrosão, comuns em ambientes de câmaras frias ou armazéns.

• Sinal de Saída: Envia um sinal de voltagem variável (ex: 0.5V a 4.5V) que define a velocidade e o sentido de deslocamento da transpaleteira.

Sinais de Falha e Diagnóstico Eletrônico

Problemas neste sensor impedem o movimento seguro da máquina:

• Código de Falha no Painel: A máquina geralmente apresenta um código de erro específico (referente a "Throttle Sensor" ou "High Pedal Disable") e para de andar por segurança.

• Aceleração Intermitente: A transpaleteira dá "soluços" ou trancos ao tentar iniciar o movimento.

• Máquina Não Responde: O operador aciona a alavanca, mas a máquina permanece imóvel, embora as funções hidráulicas (subir/descer) continuem funcionando.

• Perda de Neutro: A máquina tenta se mover mesmo com a alavanca na posição central, indicando que o sensor não está voltando ao "zero" eletrônico.

Recomendações de Instalação e Calibração

• Verificação de Chicote: Antes de trocar o sensor 5241969-17, verifique se não há fios rompidos ou oxidação nos terminais dentro do timão, ponto comum de falha devido à movimentação constante da alavanca.

• Calibração de Software: Em muitos modelos da série B60Z, após a instalação de um sensor novo, é necessário realizar o procedimento de "Calibração de Aceleração" através do painel ou ferramenta de diagnóstico para reconhecer os pontos de início e fim de curso.

• Proteção Contra Impactos: Ao montar, certifique-se de que o sensor está bem fixado e que não há detritos metálicos (limalha) grudados no ímã do sensor, o que causaria leituras erradas.
