9445100038 REPARO CILINDRO ELEVACAO CENTRAL FG50-K (Cód. 9445100038)

9445100038 REPARO CILINDRO ELEVACAO CENTRAL FG50-K

Visão Geral e Função

• Tipo de Componente: Conjunto de Vedações Hidráulicas (Gaxetas e O-rings).

• Código de Referência:9445100038.

• Aplicação Principal: Cilindro de Elevação Central (Cilindro de Estágio Livre / Free Lift).

• Equipamento Compatível: Empilhadeiras Mitsubishi/Caterpillar modelo FG50-K (capacidade de 5 toneladas).

• Função Principal: O kit 9445100038 contém todos os elementos de vedação necessários para impedir o vazamento de óleo e a perda de pressão interna no cilindro central. Ele garante que a torre suba e mantenha a carga elevada com segurança, sem o efeito de "descida lenta" indesejada.

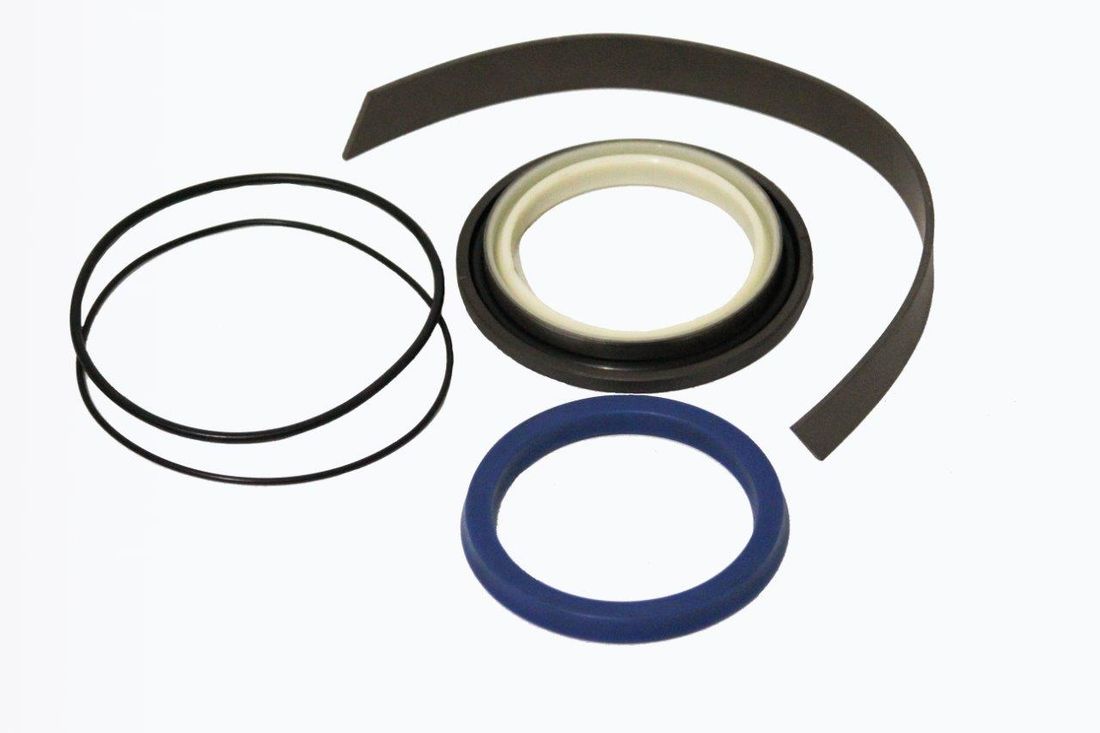

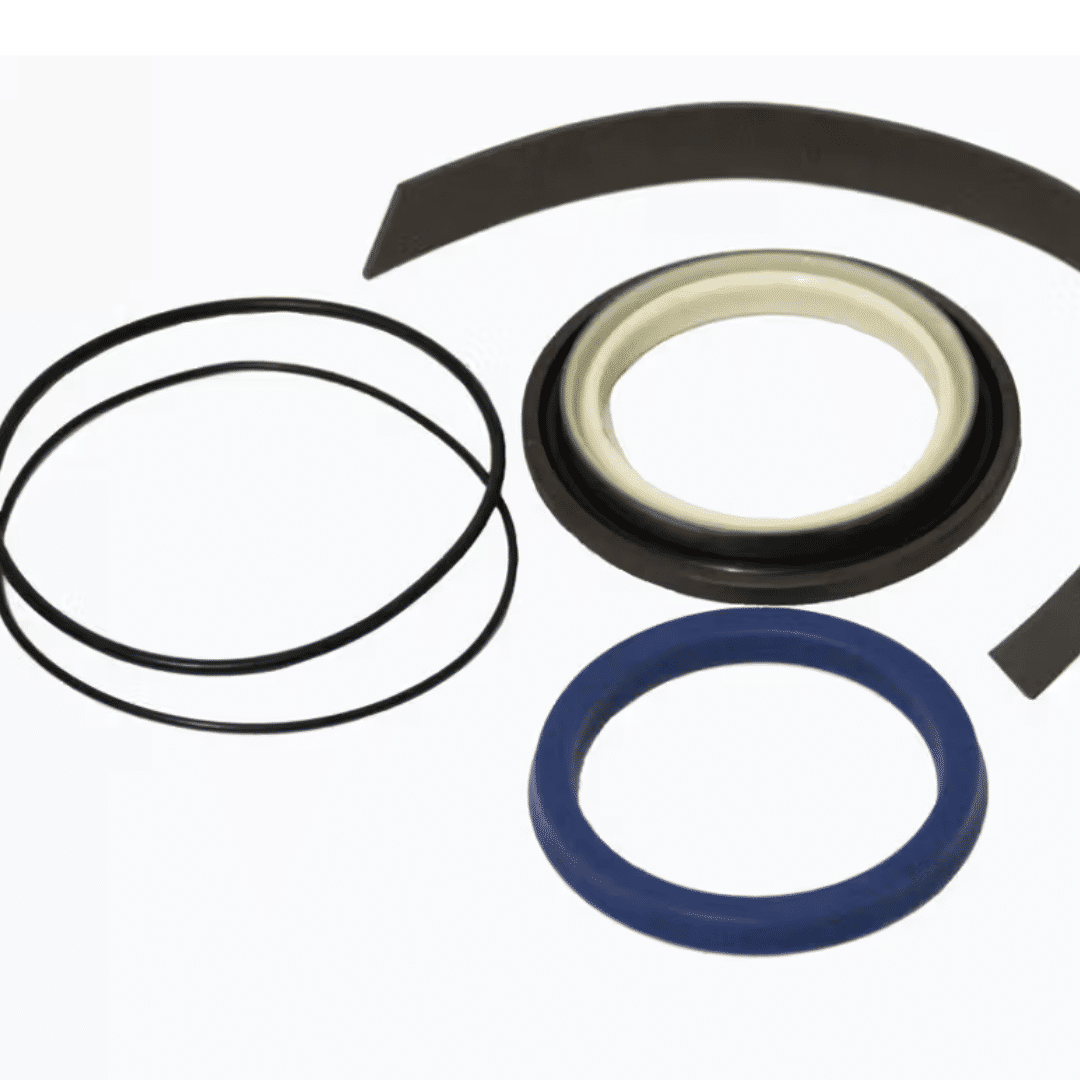

Conteúdo Típico do Kit

Um jogo de reparo completo para este cilindro geralmente inclui:

1. Gaxetas de Vedação da Haste (U-Cup): Vedam a pressão hidráulica na saída da haste.

2. Anéis Raspadores (Wiper): Limpam a sujeira da haste para não contaminar o óleo interno.

3. Anéis de Guia (Wear Rings): Evitam o contato metal-metal entre o pistão e a camisa do cilindro.

4. O-Rings e Back-up Rings: Vedam as conexões estáticas e as tampas do cilindro.

5. Vedação do Pistão: Garante que o óleo não passe de uma câmara para a outra, mantendo a força de elevação.

Sinais de que o Cilindro Central precisa de Reparo

O cilindro central é o primeiro a atuar na elevação. Se ele falhar, você notará:

• Vazamento no Topo da Torre: Presença de óleo escorrendo pela haste central ou descendo pelas correntes.

• Queda de Carga (Deriva): A carga começa a descer sozinha lentamente, mesmo com a alavanca em neutro.

• Movimentos Irregulares: O mastro sobe aos "socos" ou apresenta trepidação, indicando ar no sistema ou vedações internas danificadas.

• Óleo Hidráulico Espumado: Ar entrando pelas vedações gastas pode deixar o fluido com aparência leitosa.

Recomendações de Instalação e Manutenção

• Limpeza Absoluta: O sistema hidráulico da FG50-K é sensível. Qualquer grão de areia durante a montagem pode riscar o cilindro novo e destruir as vedações em poucas horas.

• Inspeção da Haste: Antes de instalar o kit 9445100038, verifique se a haste não possui riscos profundos, "picados" de solda ou empenamento. Se a haste estiver danificada, o novo kit de reparo não vedará corretamente por muito tempo.

• Sangria do Sistema: Após a montagem, realize ciclos completos de subida e descida sem carga para eliminar o ar do sistema antes de colocar a máquina em operação pesada.
