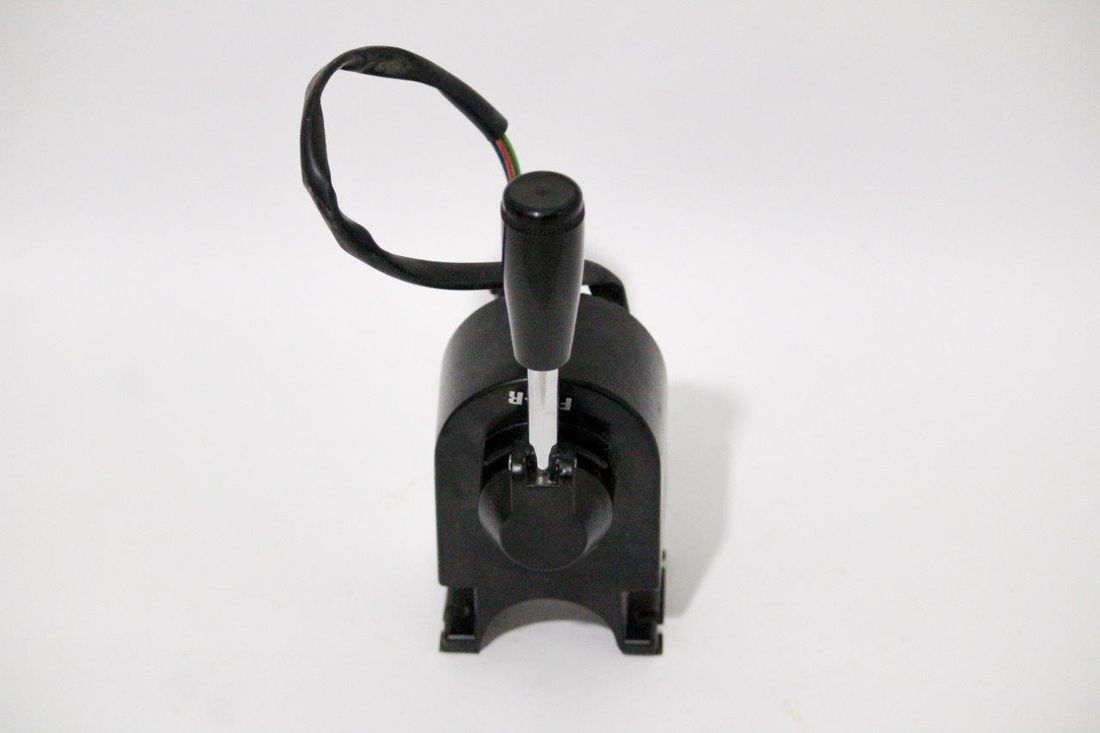

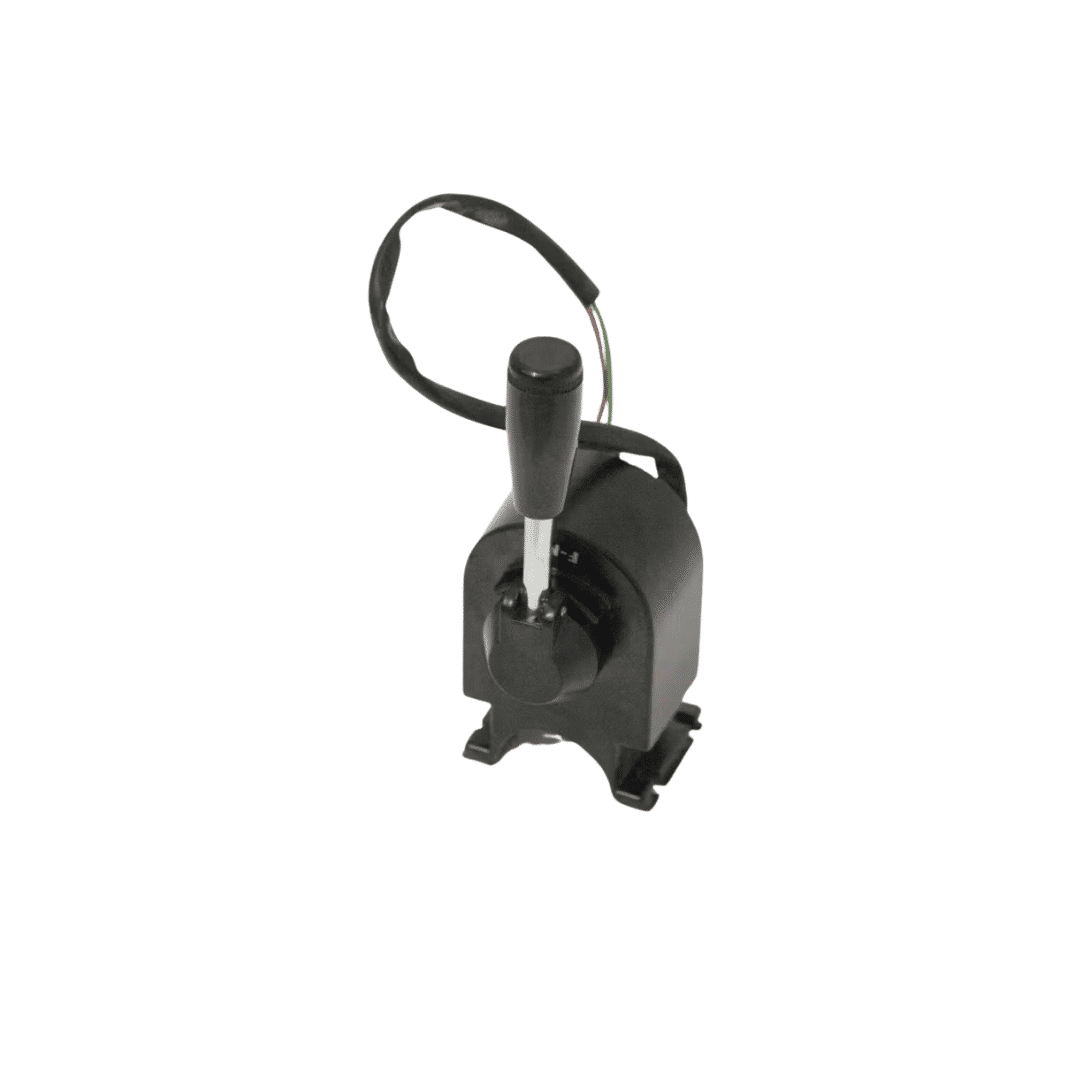

925398 CHAVE REVERSAO CMP15-30 - CQ25L (Cód. 925398)

925398 CHAVE REVERSAO CMP15-30 - CQ25L

Visão Geral e Função

• Tipo de Componente: Alavanca Seletora de Marchas (Frente/Neutro/Ré).

• Código de Referência:925398.

• Aplicação Principal: Empilhadeiras Clark, modelos das séries CMP15, CMP18, CMP20, CMP25, CMP30 e também na série CQ25L.

• Localização: Montada na coluna de direção, ao lado esquerdo do volante, para fácil acesso do operador.

• Função Principal: A chave 925398 envia sinais elétricos para o módulo de controle ou diretamente para os solenoides da transmissão (como o modelo que vimos anteriormente). Ela define se a transmissão deve engatar o pacote de embreagem de Frente (F), permanecer em Neutro (N) para partida e segurança, ou engatar a Ré (R).

Características Técnicas

• Sistema de 3 Posições: Possui paradas físicas distintas para Frente, Neutro e Ré, com retorno tátil (clique) para garantir que o operador sinta o engate.

• Circuito Elétrico: Composta por micro-switches internos de alta durabilidade, projetados para suportar milhares de ciclos de comutação diários.

• Trava de Segurança: Geralmente possui um mecanismo que impede o engate acidental, exigindo um movimento firme para sair da posição de Neutro.

• Material: Corpo em polímero de alta resistência e haste metálica interna para suportar o uso severo e impactos acidentais.

Sinais de Falha e Diagnóstico

Sendo um item de uso constante, a chave de reversão é um dos primeiros pontos de verificação em caso de problemas de tração:

• Máquina Não Anda para um dos Lados: Se a empilhadeira engata a frente mas não a ré (ou vice-versa), o problema pode ser um contato interno oxidado ou quebrado na chave 925398.

• Dificuldade em Encontrar o Neutro: A alavanca fica "boba" ou sem pressão, impedindo que a máquina dê a partida (já que a maioria das empilhadeiras possui trava de segurança que só permite ignição em Neutro).

• Mau Contato Intermitente: A máquina para de andar de repente e volta a funcionar após o operador "mexer" na alavanca.

• Curto-Circuito ou Cheiro de Queimado: Pode ocorrer devido ao desgaste dos contatos elétricos, resultando em falha total do sistema de transmissão.

Recomendações de Instalação e Manutenção

• Verificação do Chicote: Ao substituir a chave, inspecione os fios que passam por dentro da coluna de direção. É comum que o movimento da coluna escamoteável esmague ou corte os fios da chave de reversão.

• Limpeza de Contatos: Em ambientes com muita poeira ou umidade, utilize periodicamente um limpa-contatos elétricos (não inflamável) para evitar a oxidação dos terminais.

• Ajuste da Coluna: Certifique-se de que a alavanca não está batendo em nenhuma proteção plástica da coluna ao ser acionada, o que poderia forçar o mecanismo interno.

• Teste de Continuidade: Antes de condenar a transmissão, use um multímetro para testar a saída de sinal da chave 925398. Isso economiza tempo e evita trocas desnecessárias de peças caras.
