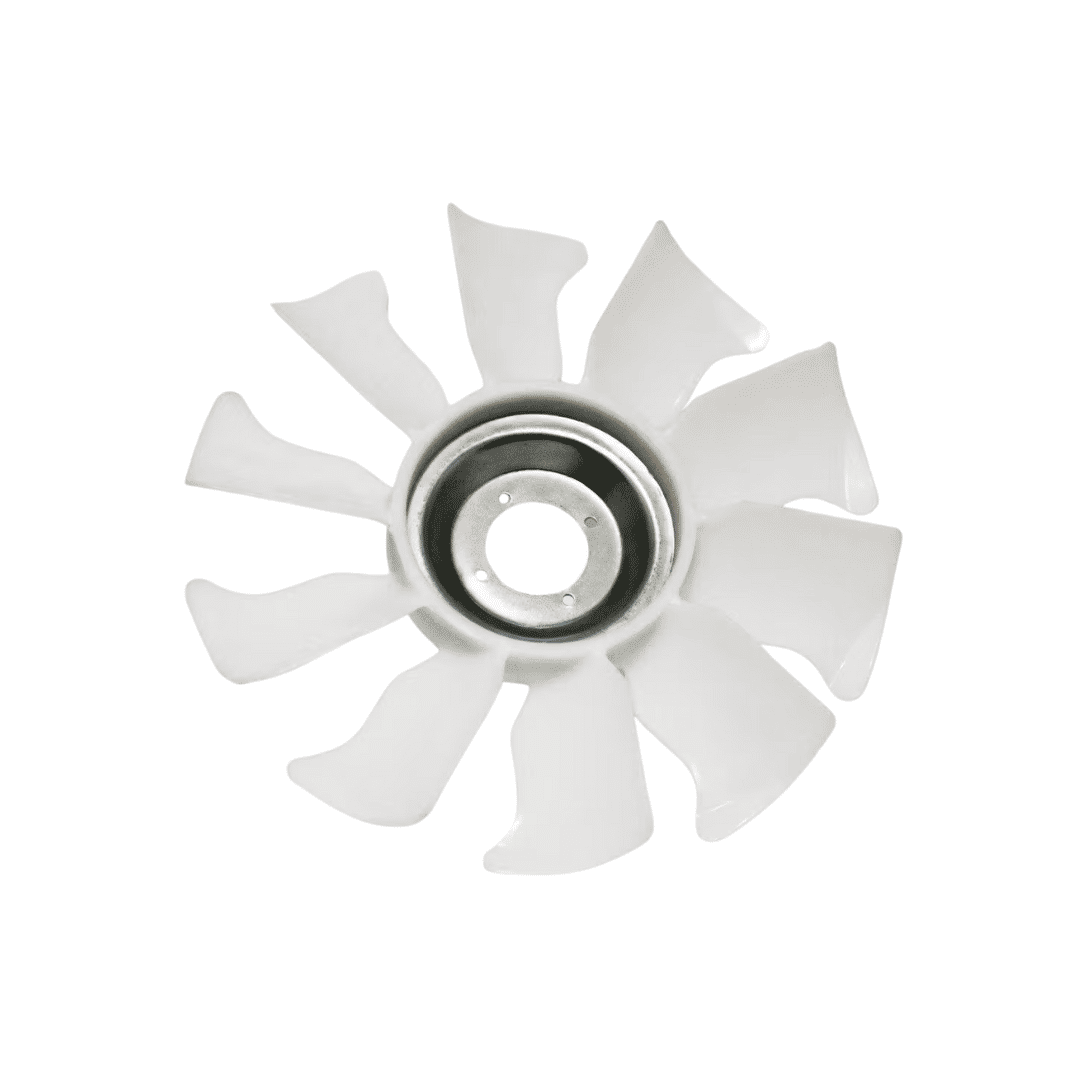

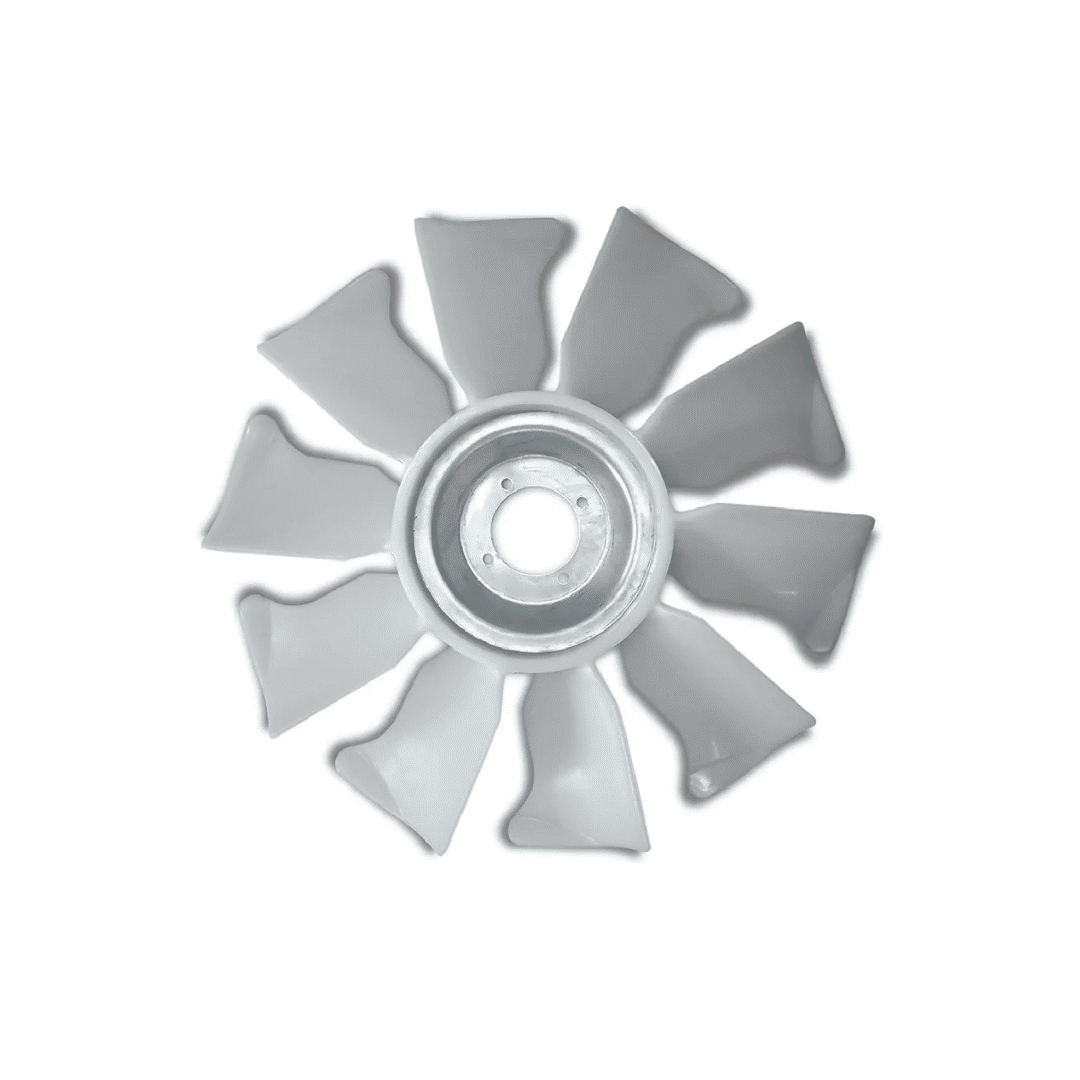

9130100200 HELICE 10 PAS (Cód. 9130100200)

9130100200 HELICE 10 PAS

Visão Geral e Função

• Tipo de Componente: Hélice do Ventilador (Cooling Fan).

• Código de Referência:9130100200.

• Configuração:10 Pás.

• Aplicação Principal: Motores a combustão de grande porte, comumente utilizada em empilhadeiras pesadas (como Hyster e Yale de 4 a 7 toneladas) e equipamentos de construção (como carregadeiras e escavadeiras XCMG ou Sany).

• Função Principal: A hélice 9130100200 é responsável por forçar um grande volume de ar através das colmeias do radiador. Com suas 10 pás, ela é projetada para maximizar o fluxo de ar (CFM), garantindo que o líquido de arrefecimento e o óleo hidráulico/transmissão sejam resfriados rapidamente, mesmo quando a máquina trabalha em rotações constantes.

Características Técnicas

• Material: Geralmente fabricada em Polímero de Engenharia Reforçado (Nylon com fibra de vidro) ou aço estampado. O material plástico é preferido atualmente por ser mais leve, reduzir a inércia no eixo da bomba de água e não deformar permanentemente com a vibração.

• Aerodinâmica de 10 Pás: O design de 10 pás permite mover mais ar em baixas rotações em comparação com hélices comuns de 4 ou 6 pás, o que ajuda a reduzir o ruído do motor e o consumo de combustível.

• Sentido do Fluxo: Pode ser configurada como Sopradora (empurra o ar quente para fora, comum em empilhadeiras para não jogar calor no operador) ou Aspiradora (puxa o ar de fora para dentro).

Sinais de Desgaste e Danos

Uma hélice danificada pode causar prejuízos graves ao motor:

• Vibração Excessiva: Pás quebradas ou trincadas causam um desbalanceamento que pode destruir os rolamentos da bomba de água e romper o selo mecânico.

• Superaquecimento: Se as pás estiverem "gastas" (diminuídas por abrasão de poeira) ou deformadas pelo calor, o fluxo de ar será insuficiente para manter a temperatura estável.

• Ruído Anormal: Um som de "assovio" ou batida metálica pode indicar que a hélice está encostando no defletor (shroud) do radiador.

• Trincas de Fadiga: Pequenas fissuras na base das pás (perto dos parafusos) são sinais de fim de vida útil e risco de desintegração da peça em alta rotação.

Recomendações de Segurança e Instalação

• Inspeção do Defletor (Shroud): Ao instalar a hélice 9130100200, certifique-se de que o defletor do radiador esteja íntegro e bem fixado. Sem o defletor, a hélice perde até 40% da sua eficiência de sucção.

• Sentido de Montagem: Verifique a marcação de "Front" ou "Engine Side" na hélice. Montar a hélice invertida reduz drasticamente o fluxo de ar, mesmo que ela pareça estar soprando.

• Torque dos Parafusos: Utilize parafusos de classe de resistência adequada e aplique o torque especificado. É altamente recomendável o uso de trava-química de média intensidade para evitar que os parafusos se soltem com a vibração.

• Espaçamento: Garanta que haja uma distância segura entre as pontas das pás e as colmeias do radiador. Em terrenos irregulares, o chassi da máquina pode flexionar, e a hélice não deve atingir o radiador.
