8450219 REPARO CILINDRO ELEVACAO CENTRAL C20-30L (Cód. 8450219)

8450219 REPARO CILINDRO ELEVACAO CENTRAL C20-30L

Visão Geral e Aplicação

• Código de Referência:8450219.

• Aplicação Principal: Empilhadeiras Clark das séries C20, C25 e C30L (capacidade de 2.0 a 3.0 toneladas).

• Tipo de Torre: Torre Triplex (Três estágios com elevação livre total).

• Localização: Este kit atende especificamente o Cilindro Central, que fica posicionado no meio da torre e permite que os garfos subam sem que a altura total da torre aumente (ideal para contêineres e galpões baixos).

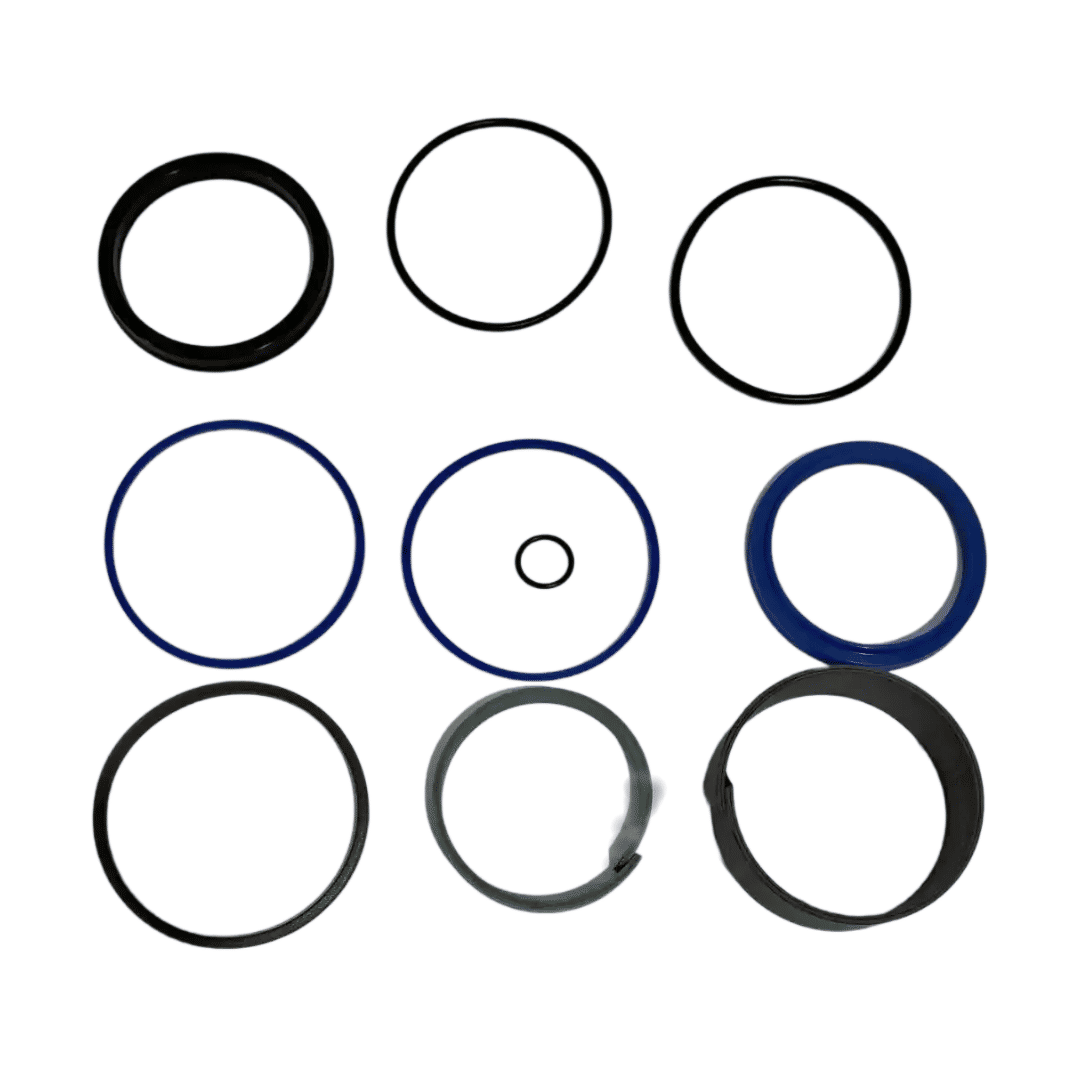

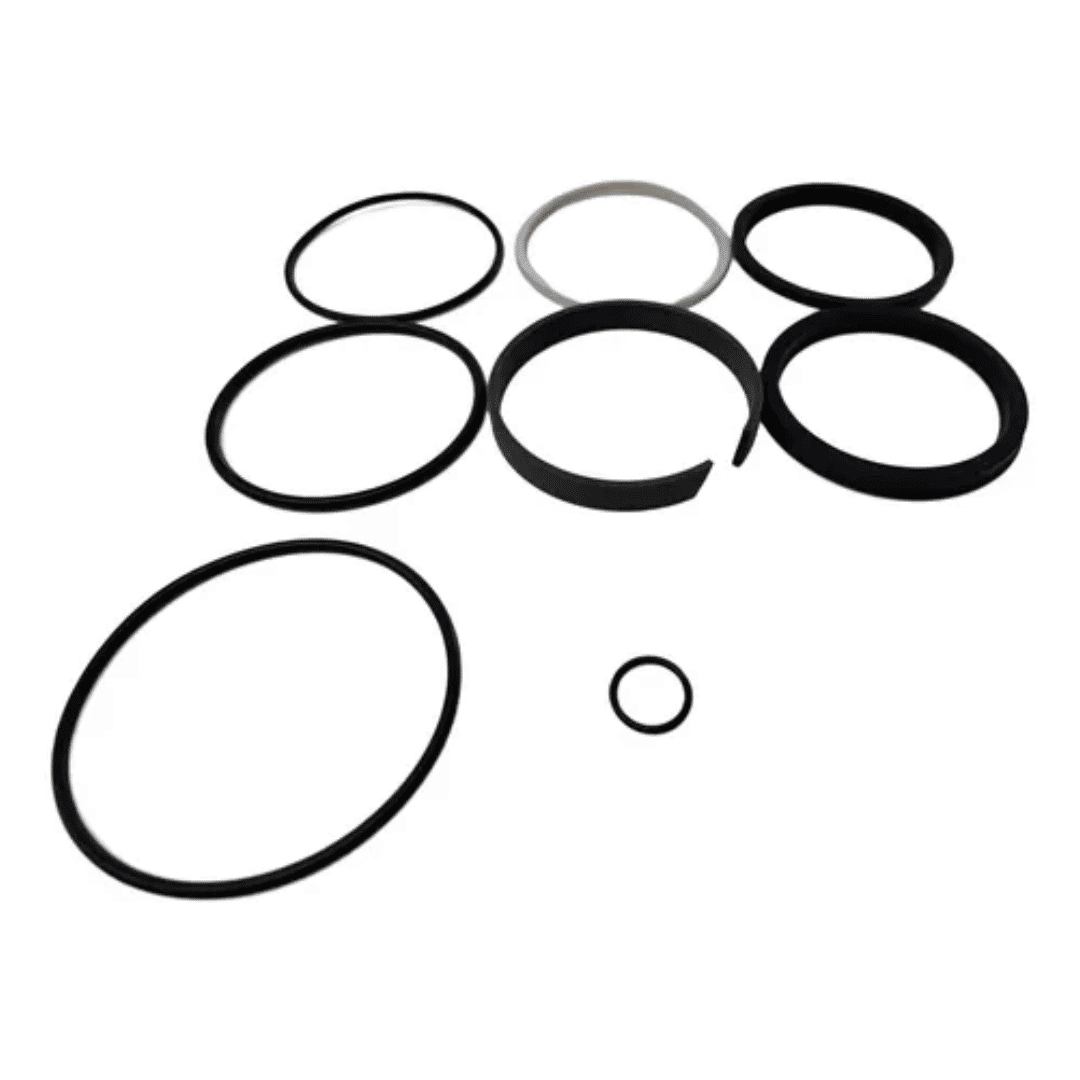

2. Composição do Kit

Os itens inclusos são fabricados em materiais como Poliuretano (PU) e Nitrílica (NBR) para suportar altas pressões:

• Gaxeta de Pressão: Responsável por manter o óleo sob o pistão para sustentar a carga.

• Anel Rascador (Wiper): Fica na "boca" do cilindro para limpar a haste e impedir que poeira entre no sistema.

• Anéis Guia (Wear Rings): Evitam o contato metal-metal entre o pistão e a camisa do cilindro.

• O-Rings de Vedação Estática: Vedam as tampas e conexões do cilindro.

3. Sinais de Falha e Diagnóstico

Se o cilindro central apresentar estes sintomas, o kit 8450219 deve ser substituído:

• "Descida" dos Garfos: Você levanta a carga e ela desce sozinha lentamente (vazamento interno pela gaxeta).

• Vazamento Externo: Óleo escorrendo pela haste central, molhando a torre e o chão.

• Solavancos (Trepidar): Ar no sistema ou guias gastas fazem o cilindro subir "pulando".

• Contaminação do Óleo: Se o rascador estragar, a sujeira externa entra no óleo hidráulico, podendo danificar a bomba da máquina.

4. Recomendações de Montagem

1. Limpeza Cirúrgica: Qualquer grão de areia durante a montagem pode riscar a gaxeta nova e causar vazamento imediato. Lave todas as peças metálicas com querosene ou desengraxante.

2. Inspeção da Haste: Antes de montar, verifique se a haste cromada não possui riscos, "picados" de ferrugem ou empenamento. Se a haste estiver danificada, o reparo novo durará poucos dias.

3. Lubrificação na Montagem: Banhe os anéis e gaxetas em óleo hidráulico limpo antes de instalá-los para evitar que "mordam" ou dobrem durante o encaixe.

4. Sangria de Ar: Após a montagem, suba e desça o mastro totalmente (sem carga) várias vezes para expelir o ar do sistema.
