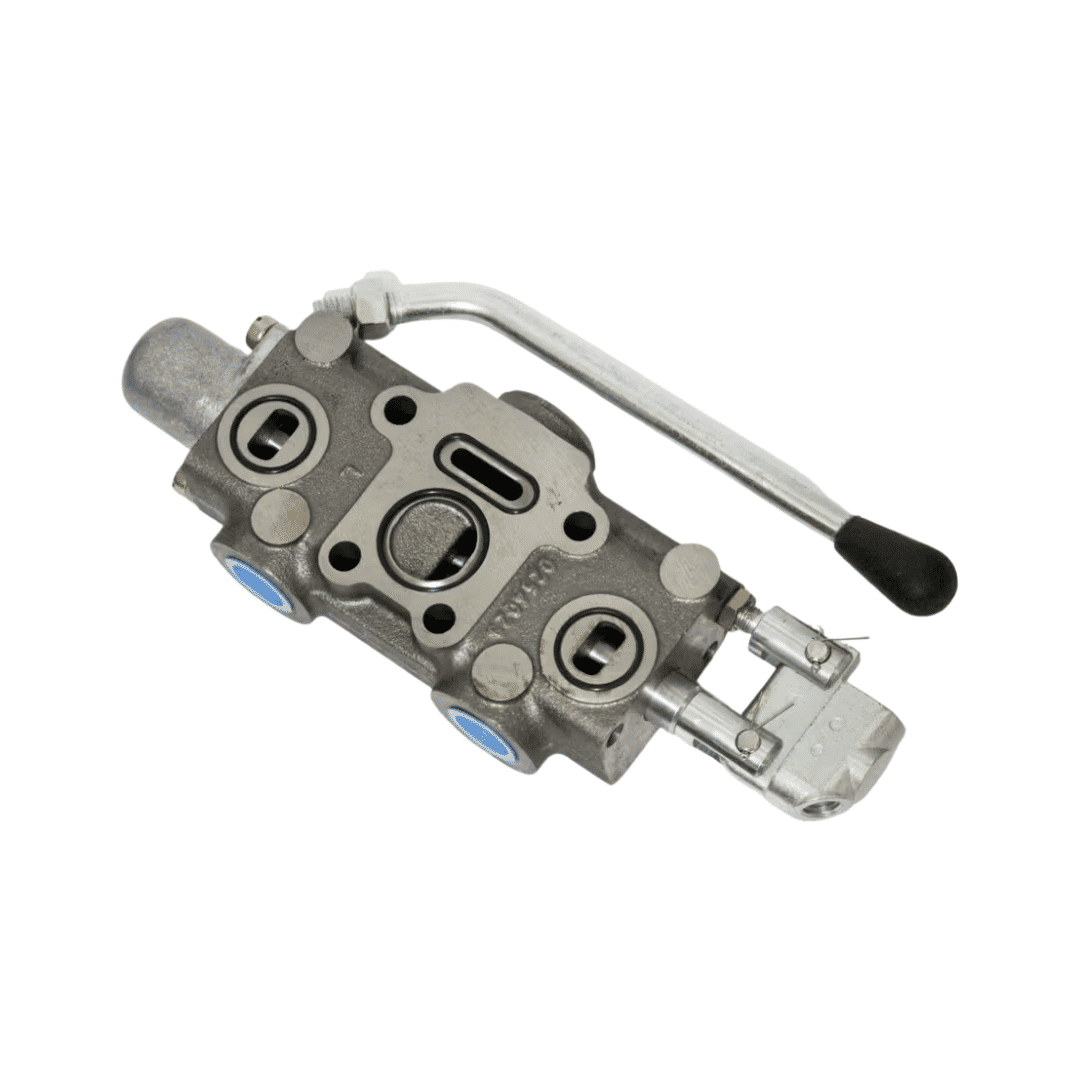

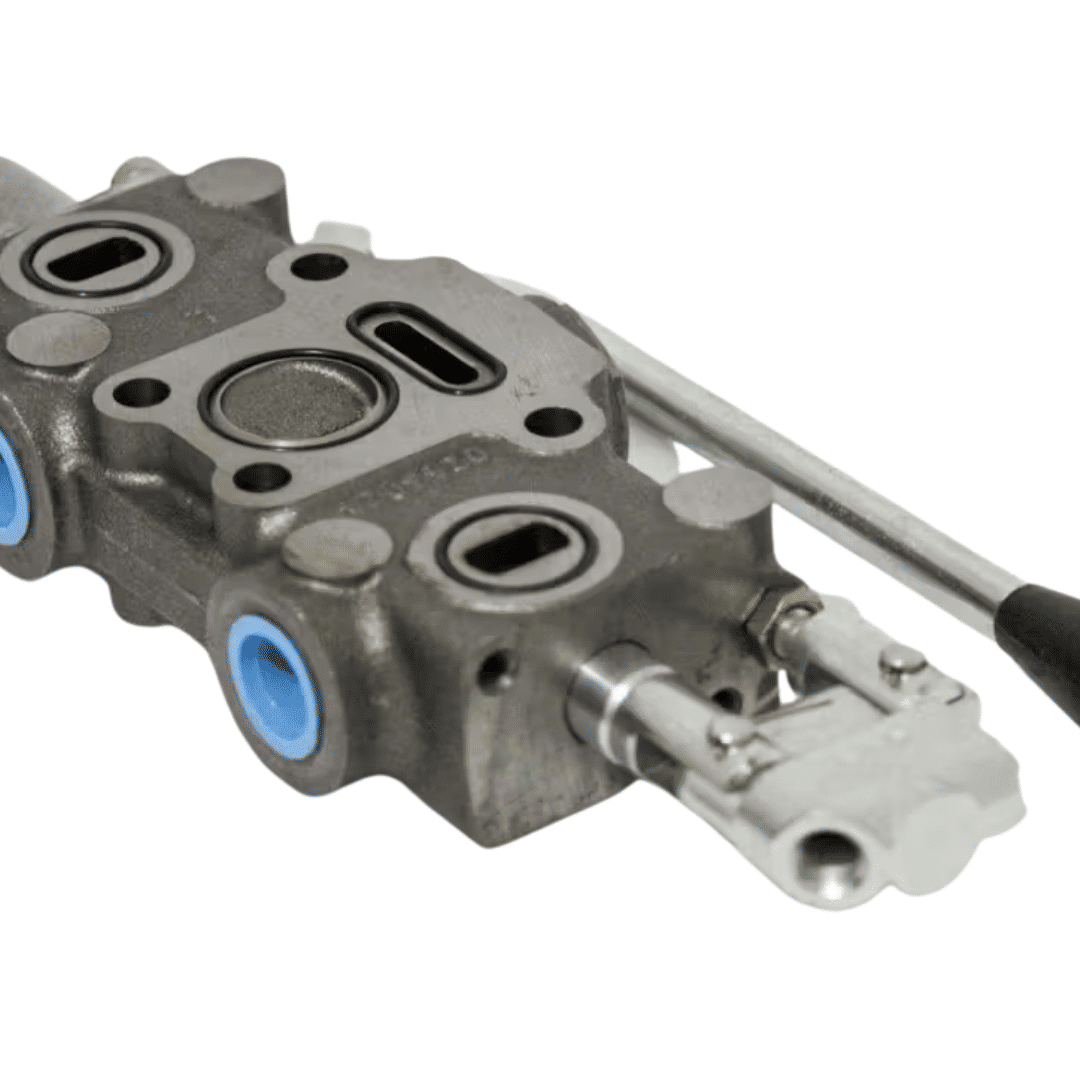

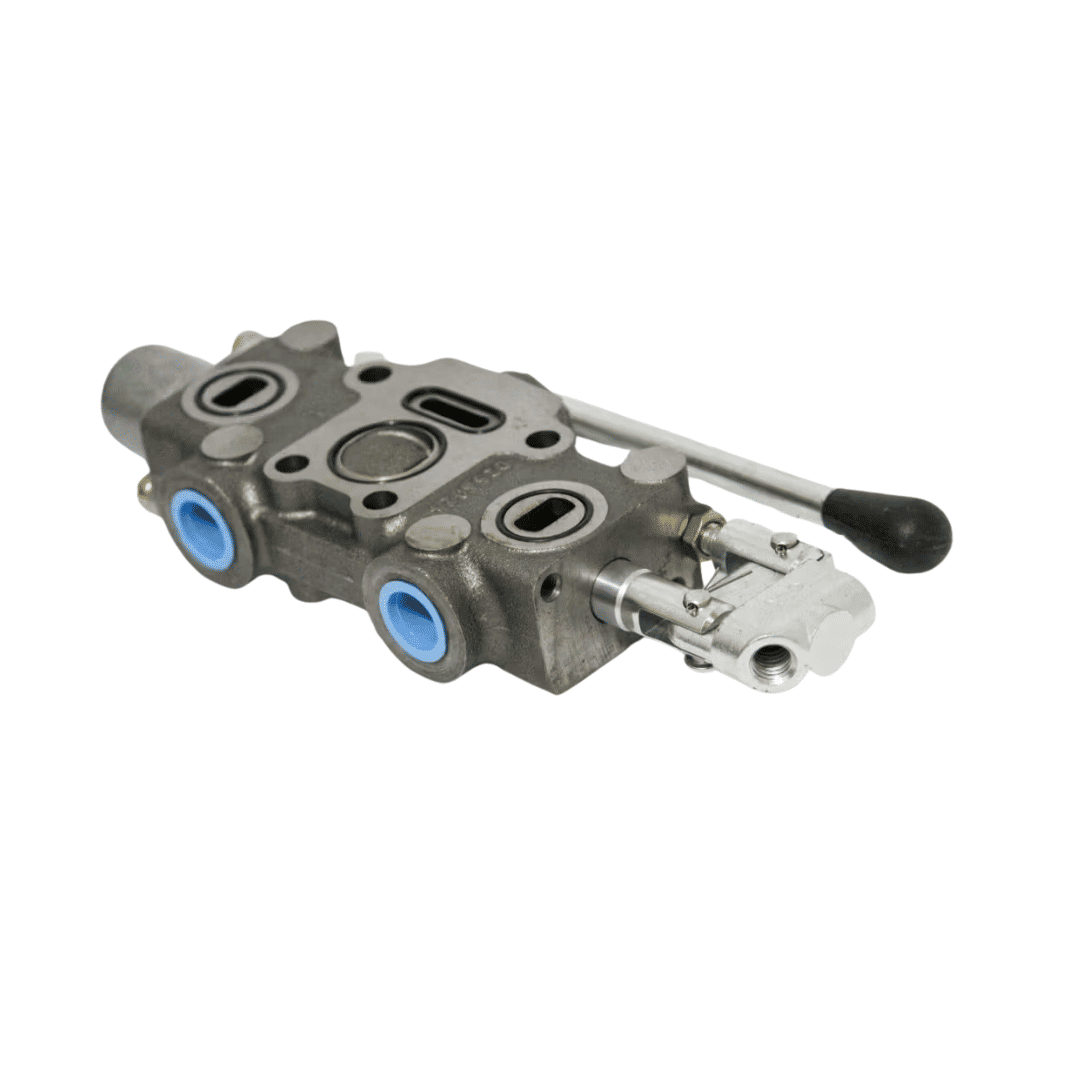

809797F FATIA COMANDO ML25 (Cód. 809797F)

809797F FATIA COMANDO ML25

Visão Geral e Função

• Tipo de Componente: Seção Modular de Válvula de Comando Hidráulico.

• Código de Referência:809797F.

• Aplicação Principal: Comando hidráulico do modelo ML25 (comumente associado a empilhadeiras de 2,5 toneladas).

• Função Principal: Esta "fatia" é um módulo individual que compõe o bloco de comando principal da máquina. Cada fatia é responsável por controlar uma função hidráulica específica, como Elevação, Inclinação (Tilt) ou uma Função Auxiliar (Deslocador).

• Funcionamento: Dentro da fatia 809797F, existe um carretel (spool) que, ao ser movido pela alavanca do operador, direciona o fluxo de óleo sob pressão para o cilindro correspondente, determinando a direção e a velocidade do movimento.

Características do Sistema Modular

A utilização de fatias (como a 809797F) em vez de um comando monobloco oferece vantagens técnicas:

• Reparabilidade: Permite substituir ou reparar apenas a seção danificada sem precisar trocar todo o bloco de comando.

• Expansibilidade: Facilita a adição de novas funções hidráulicas (como garras ou posicionadores) apenas adicionando uma nova fatia ao conjunto.

• Vedação Inter-Fatias: As seções são unidas por tirantes e vedadas por O-rings específicos que suportam alta pressão entre as faces metálicas.

Sinais de Desgaste ou Falha

Uma fatia de comando com defeito pode apresentar os seguintes problemas:

• Vazamento entre Seções: Ocorre quando os O-rings de vedação entre as fatias falham, resultando em perda de fluido e sujeira no compartimento do operador.

• Deslocamento Lento ou "Inching": Desgaste interno entre o carretel e o corpo da fatia, permitindo que o óleo escape internamente (perda de eficiência).

• Alavanca Presa ou Pesada: Acúmulo de contaminantes ou empenamento do carretel dentro da fatia 809797F.

• Queda de Carga: Se as válvulas de retenção internas da fatia estiverem com detritos, o cilindro pode não segurar a carga elevada.

Recomendações de Manutenção e Instalação

• Substituição de Vedações: Ao abrir o comando para substituir a fatia 809797F, é obrigatório utilizar novos kits de vedação (O-rings) entre as seções para garantir a estanqueidade.

• Torque dos Tirantes: O aperto dos tirantes que unem as fatias deve ser uniforme e seguir a especificação do fabricante. O excesso de torque pode deformar a fatia e travar o carretel, enquanto o torque baixo causará vazamentos.

• Qualidade do Óleo: A vida útil da face interna da fatia depende diretamente da limpeza do óleo hidráulico. Partículas sólidas podem riscar o corpo da peça, causando danos irreversíveis.
