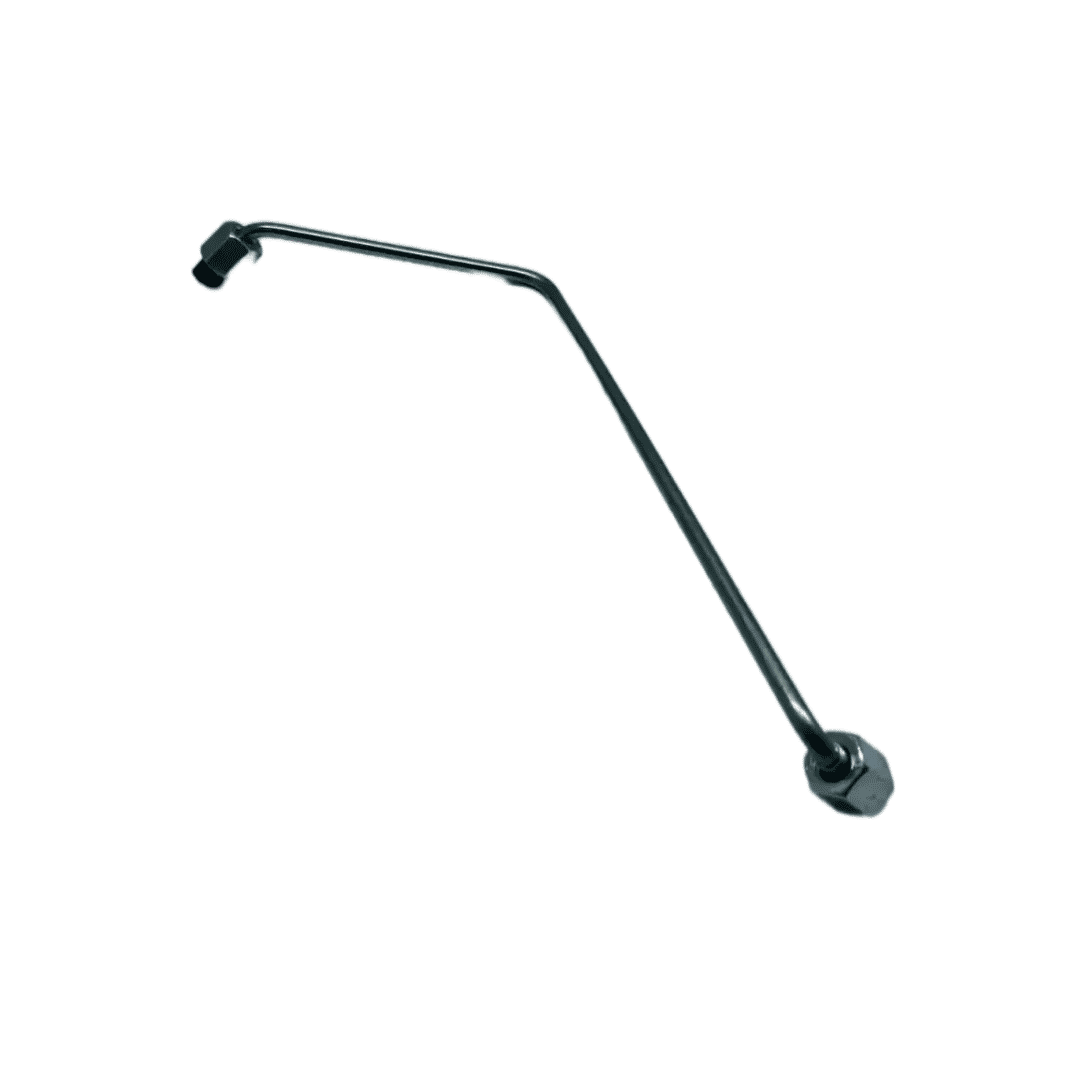

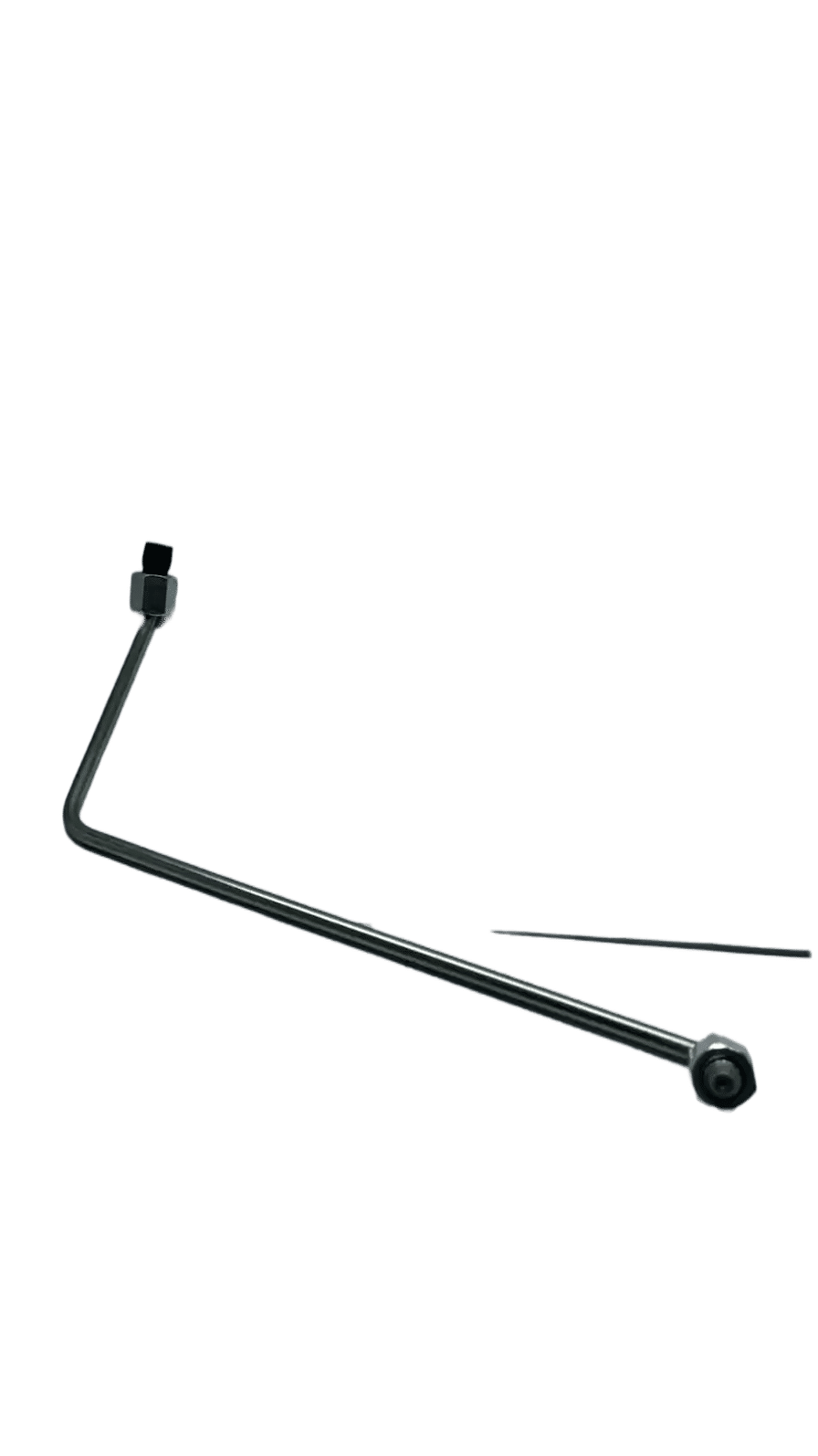

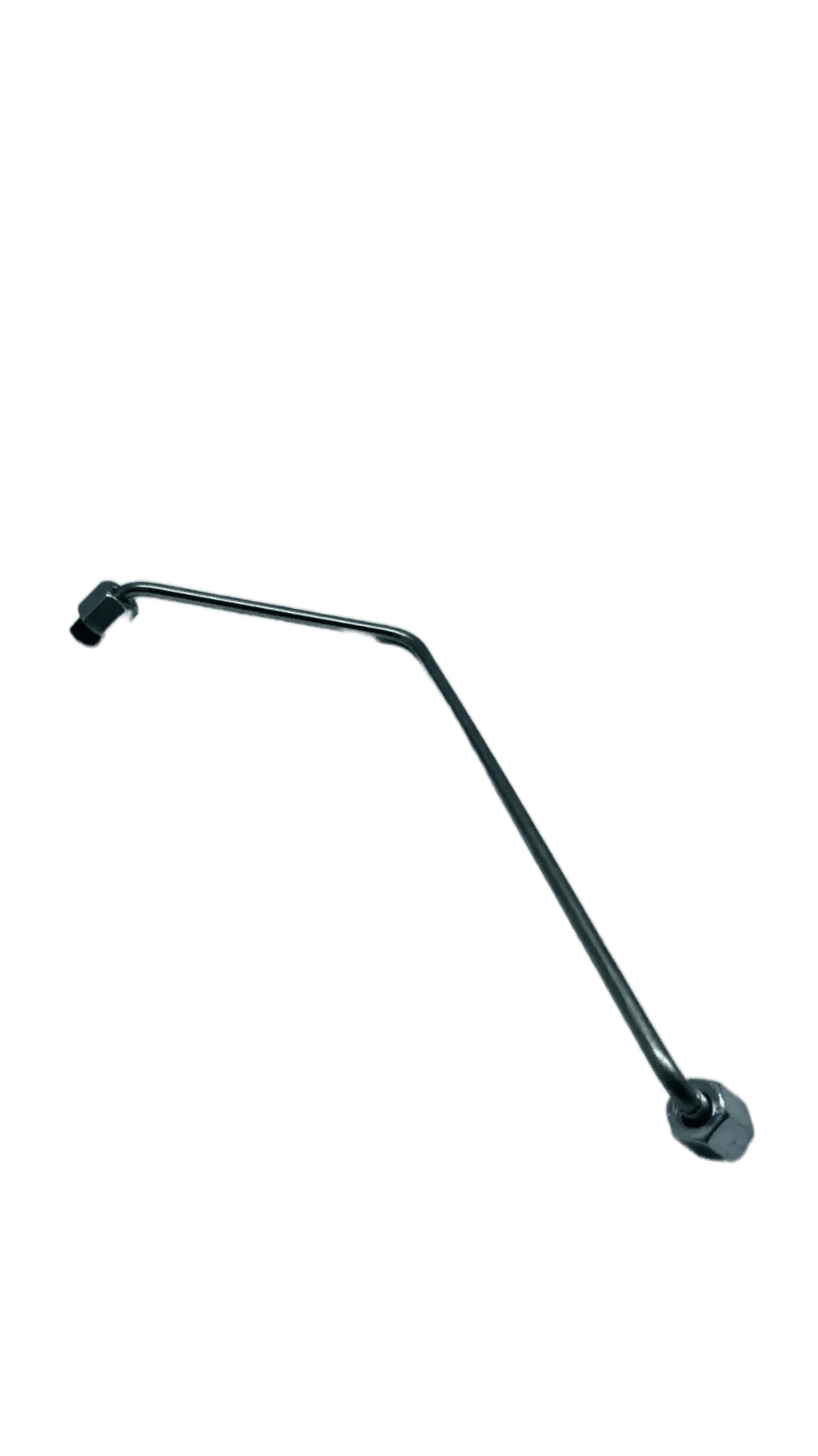

490B23400I KIT CANOS BOMBA INJETORA XINCHAI (Cód. 490B23400I)

490B23400I KIT CANOS BOMBA INJETORA XINCHAI

Visão Geral e Aplicação

• Código de Referência:490B23400I.

• Motor Compatível:Xinchai 490B / C490BPG (4 cilindros).

• Aplicação Principal: Amplamente utilizado em empilhadeiras chinesas como Heli, Hangcha, CHL, Gurgel, Lonking e JAC de 2.0 a 3.5 toneladas.

• Função Principal: Conduzir o combustível diesel da saída da bomba injetora até o bico injetor de cada cilindro. Estes canos devem suportar pressões de injeção que variam entre 180 e 250 bar, sem sofrer deformação ou dilatação.

2. Características Técnicas

• Material: Fabricados em Aço Carbono sem costura, trefilado a frio, com paredes espessas para evitar a fadiga do metal.

• Conexões: Possuem porcas de capa e extremidades "em ogiva" (recalcadas), garantindo uma vedação perfeita metal-metal sem a necessidade de juntas.

• Geometria de Fluxo: Cada cano do kit possui um comprimento e curvatura específicos. O comprimento deve ser idêntico para todos os cilindros para garantir que o tempo de injeção (delay) seja o mesmo em todo o motor.

3. Sinais de Falha e Diagnóstico

Problemas nos canos de alta pressão podem causar perda de eficiência e riscos de incêndio:

• Vazamento em "Névoa": Micro-fissuras no cano ou na conexão podem criar um jato de diesel quase invisível, mas altamente perigoso e inflamável.

• Motor Falhando (Cilindro Morto): Se um cano estiver obstruído ou com entrada de ar por fissura, o cilindro correspondente deixará de queimar.

• Vibração Excessiva (Falta de Presilhas): Se as presilhas plásticas/metálicas que seguram os canos estiverem soltas, a vibração do motor causará a quebra do cano por fadiga perto da porca.

4. Recomendações de Montagem

1. Limpeza Absoluta: Antes de instalar, certifique-se de que não há poeira dentro dos canos. Uma única partícula de sujeira pode travar a agulha do bico injetor.

2. Não Force a Curvatura: Se o cano não alinhar perfeitamente com a rosca, não tente forçar com a chave. Ajuste a posição levemente com a mão para evitar "espanar" a rosca da bomba.

3. Uso de Presilhas: Nunca deixe os canos soltos. Utilize sempre os separadores/presilhas originais para absorver a vibração harmônica do motor Xinchai.

4. Sangria do Sistema: Após a instalação, deixe as porcas do lado dos bicos levemente soltas e dê partida até sair diesel puro (sem bolhas), então aperte-as totalmente.
