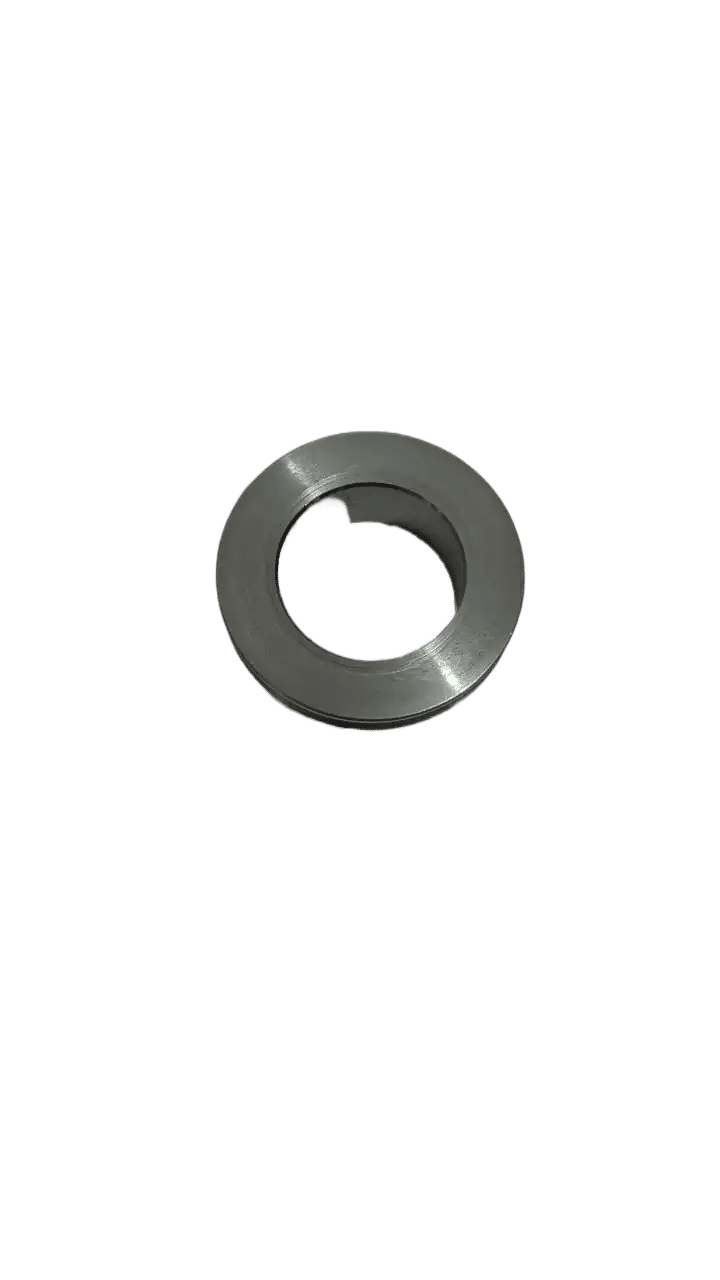

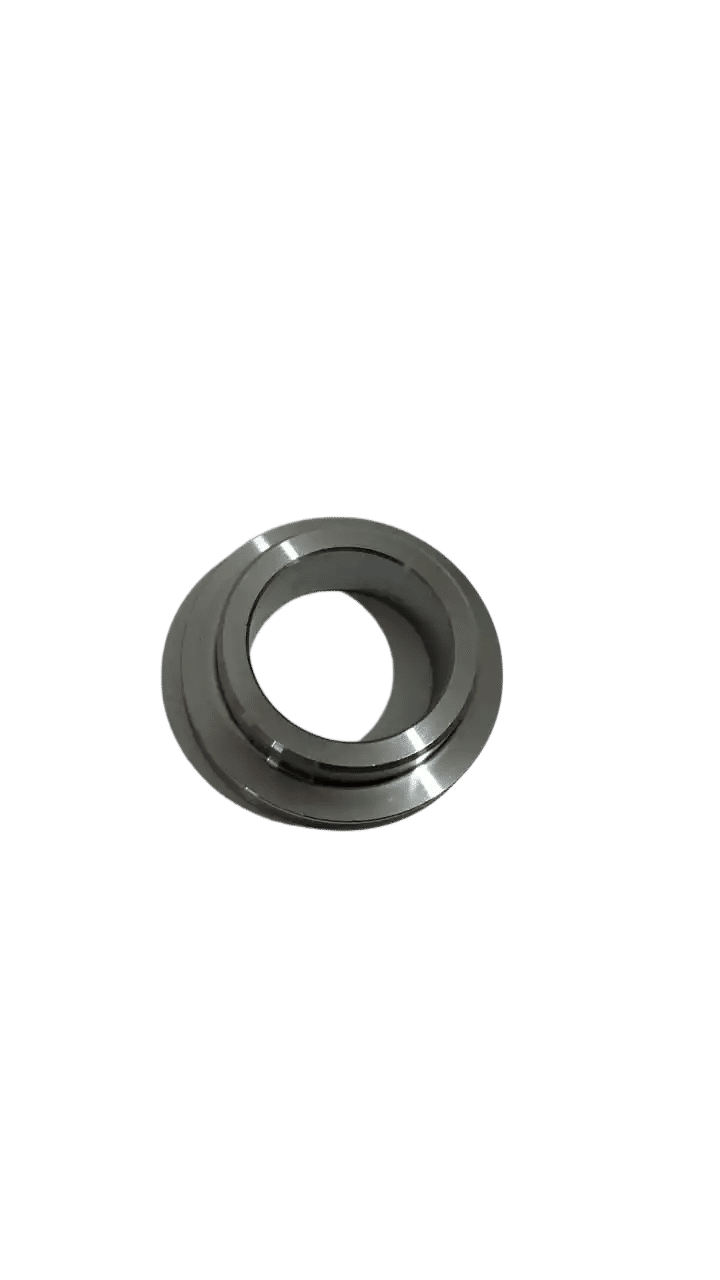

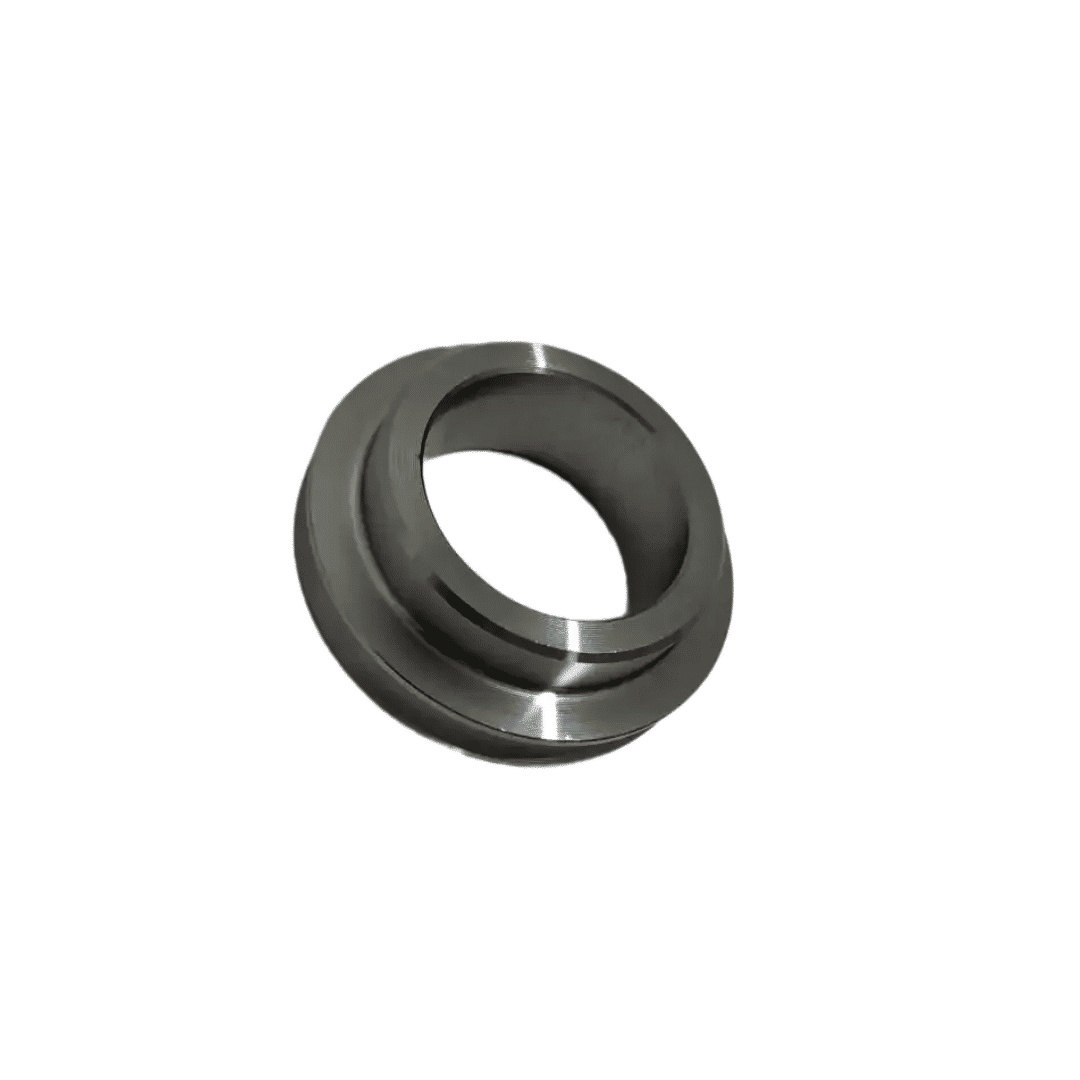

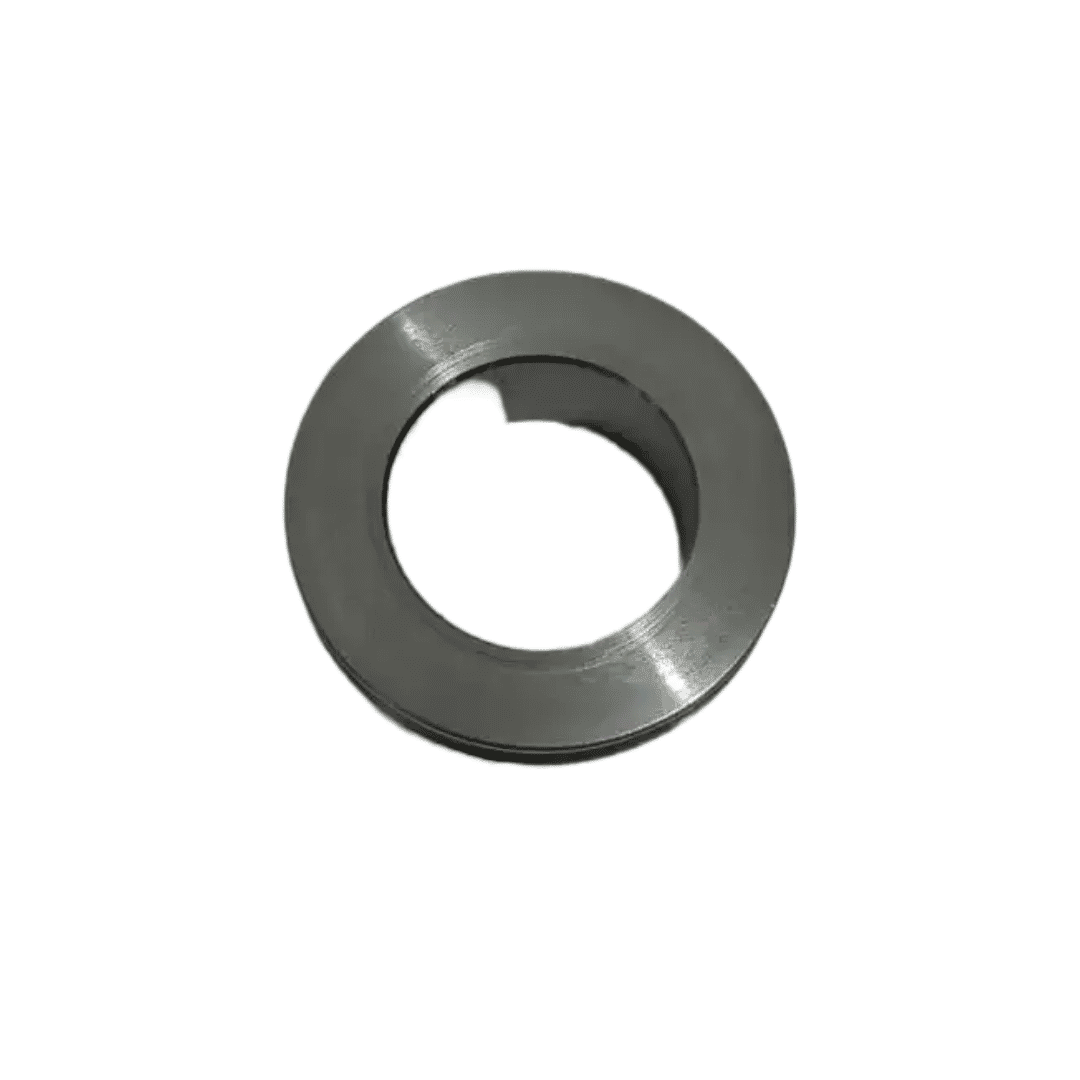

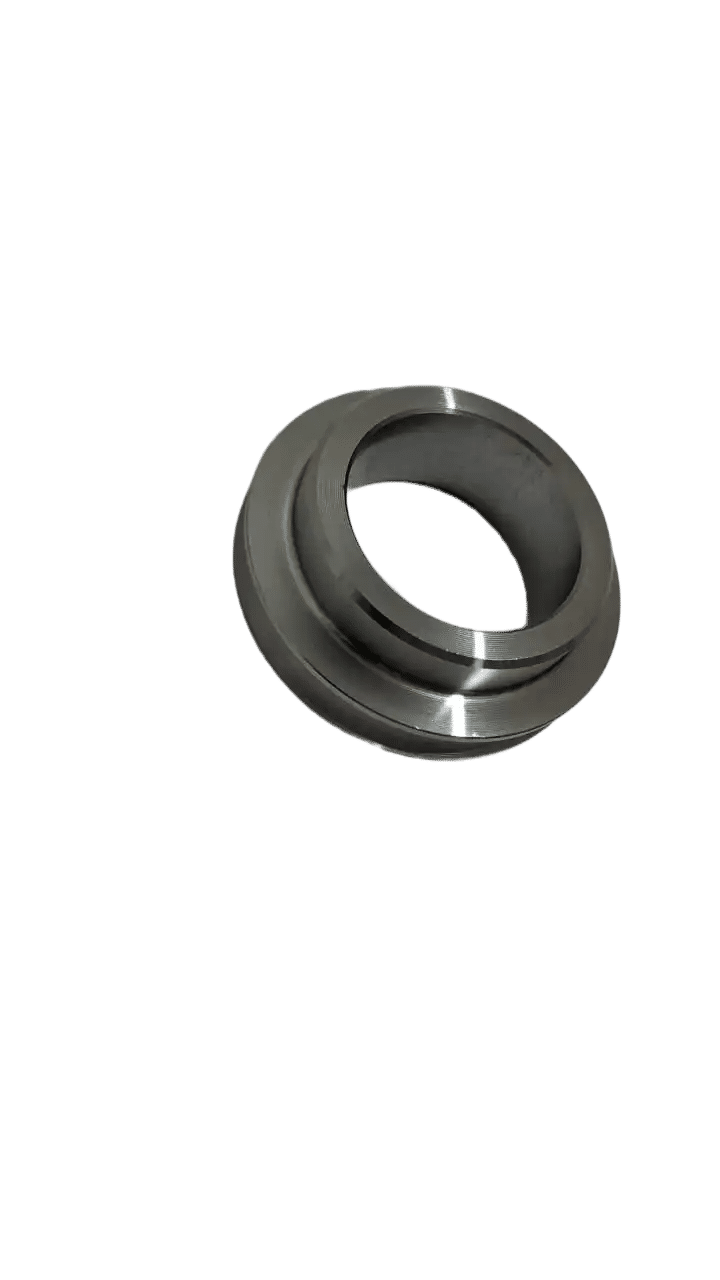

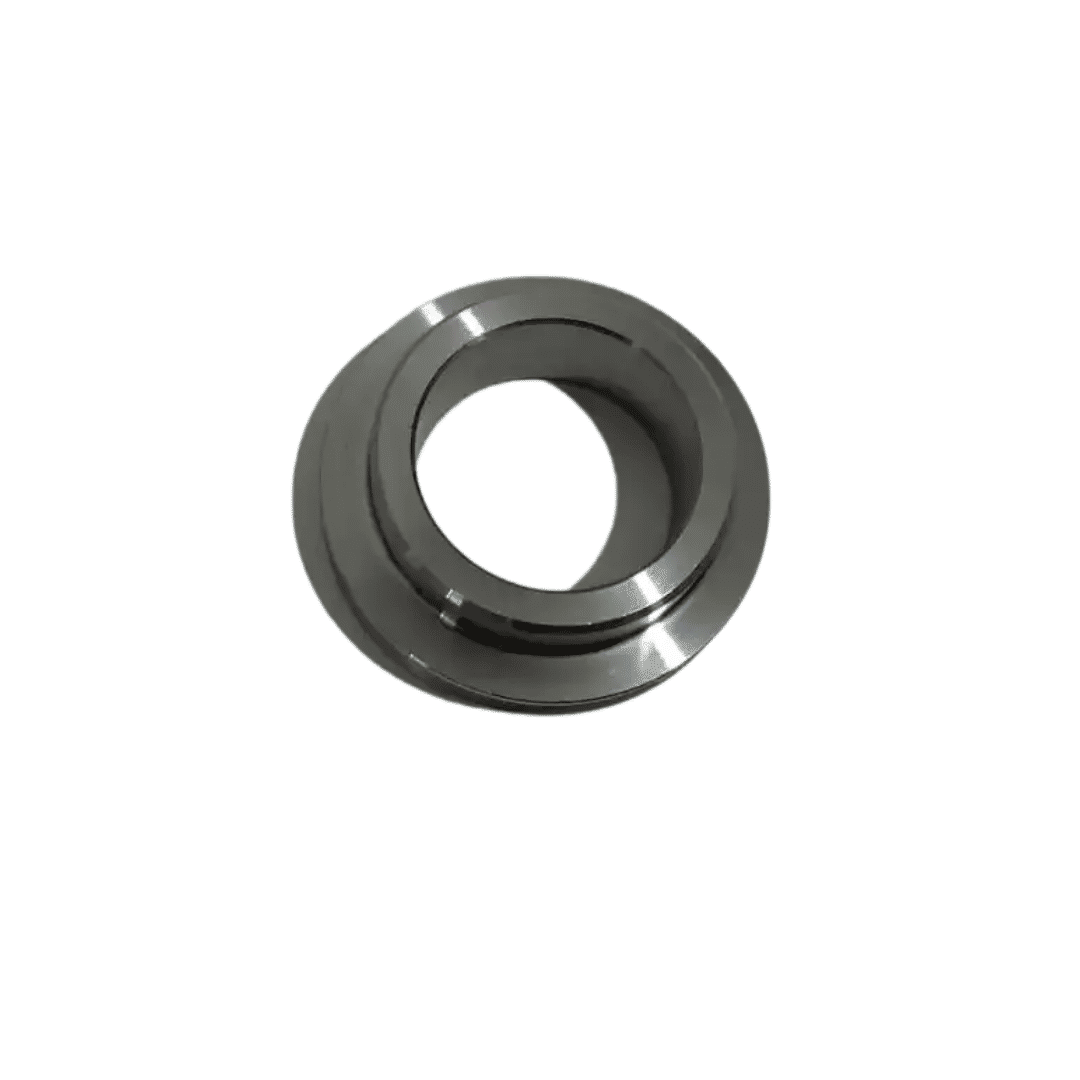

300767 ESPACADOR MANGA EIXO VX/FT (Cód. 300767)

300767 ESPACADOR MANGA EIXO VX/FT

Visão Geral e Aplicação

• Código de Referência:300767.

• Aplicação Principal: Empilhadeiras Hyster (Série FT) e Yale (Série VX) de 2.0 a 3.5 toneladas.

• Localização: Montado diretamente na base da manga de eixo, antes da instalação do retentor interno e do primeiro rolamento do cubo.

• Função Principal: Ele define a posição exata onde o lábio do retentor (264973) irá trabalhar e garante que o rolamento interno fique perfeitamente alinhado. Sem este espaçador, o cubo pode entrar demais no eixo, causando o travamento do freio ou a destruição prematura do retentor.

2. Características Técnicas

• Material: Fabricado em Aço Liga Especial com tratamento térmico de dureza.

• Acabamento: Possui a superfície externa retificada (espelhada), pois serve como pista de deslize para o lábio do retentor de óleo/graxa.

• Precisão: A espessura e o diâmetro interno são usinados com tolerâncias milimétricas para garantir um ajuste "justo" (interferência leve) sobre a manga.

3. Sinais de Desgaste e Diagnóstico

Diferente de peças móveis, o espaçador falha por desgaste de superfície ou danos em manutenções anteriores:

• Sulco no Assentamento do Retentor: Com o tempo e a contaminação por poeira, o lábio do retentor pode cavar um "degrau" ou sulco na face externa do espaçador. Mesmo colocando um retentor novo, o vazamento continuará se o espaçador estiver riscado.

• Superaquecimento (Azulamento): Se o rolamento do cubo travar ou trabalhar sem lubrificação, o calor pode "cozer" o espaçador, alterando sua dureza e propriedades de vedação.

• Pancadas e Rebarbas: Se durante a troca dos rolamentos o mecânico usar talhadeiras ou chaves de fenda para remover o espaçador antigo, qualquer marca de pancada impedirá a vedação correta do novo retentor.

4. Recomendações de Montagem

1. Inspeção Visual: Antes de montar o cubo, passe a unha sobre a superfície externa do espaçador 300767. Se sentir qualquer degrau ou risco, a peça deve ser substituída.

2. Limpeza da Manga: Certifique-se de que a base da manga de eixo está totalmente limpa e sem oxidação antes de deslizar o novo espaçador. Uma pequena sujeira atrás dele pode deixar o conjunto "torto".

3. Sentido de Montagem: Verifique se há algum chanfro interno no espaçador. Geralmente, o lado chanfrado deve ficar voltado para o raio de curvatura da manga de eixo.

4. Lubrificação: Aplique uma leve camada de graxa na face externa do espaçador antes de montar o cubo com o retentor para evitar que a borracha do retentor queime no primeiro movimento.
