2770141-00 TAMPA CILINDRO (Cód. 2770141-00)

2770141-00 TAMPA CILINDRO

Visão Geral e Aplicação

• Código de Referência:2770141-00.

• Aplicação Principal: Cilindros hidráulicos de empilhadeiras Hyster e Yale (comumente aplicada em cilindros de inclinação/tilt ou cilindros de direção de médio porte).

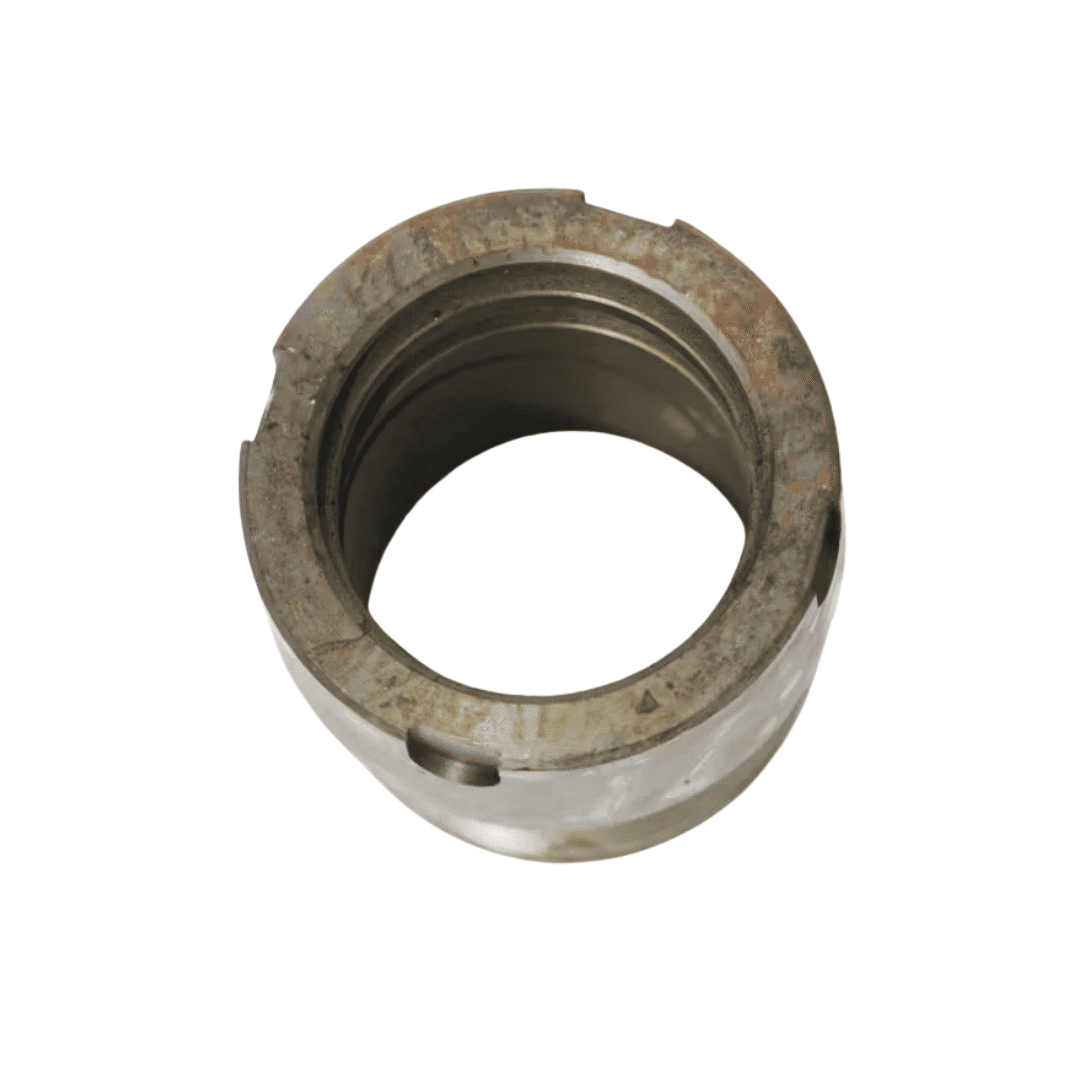

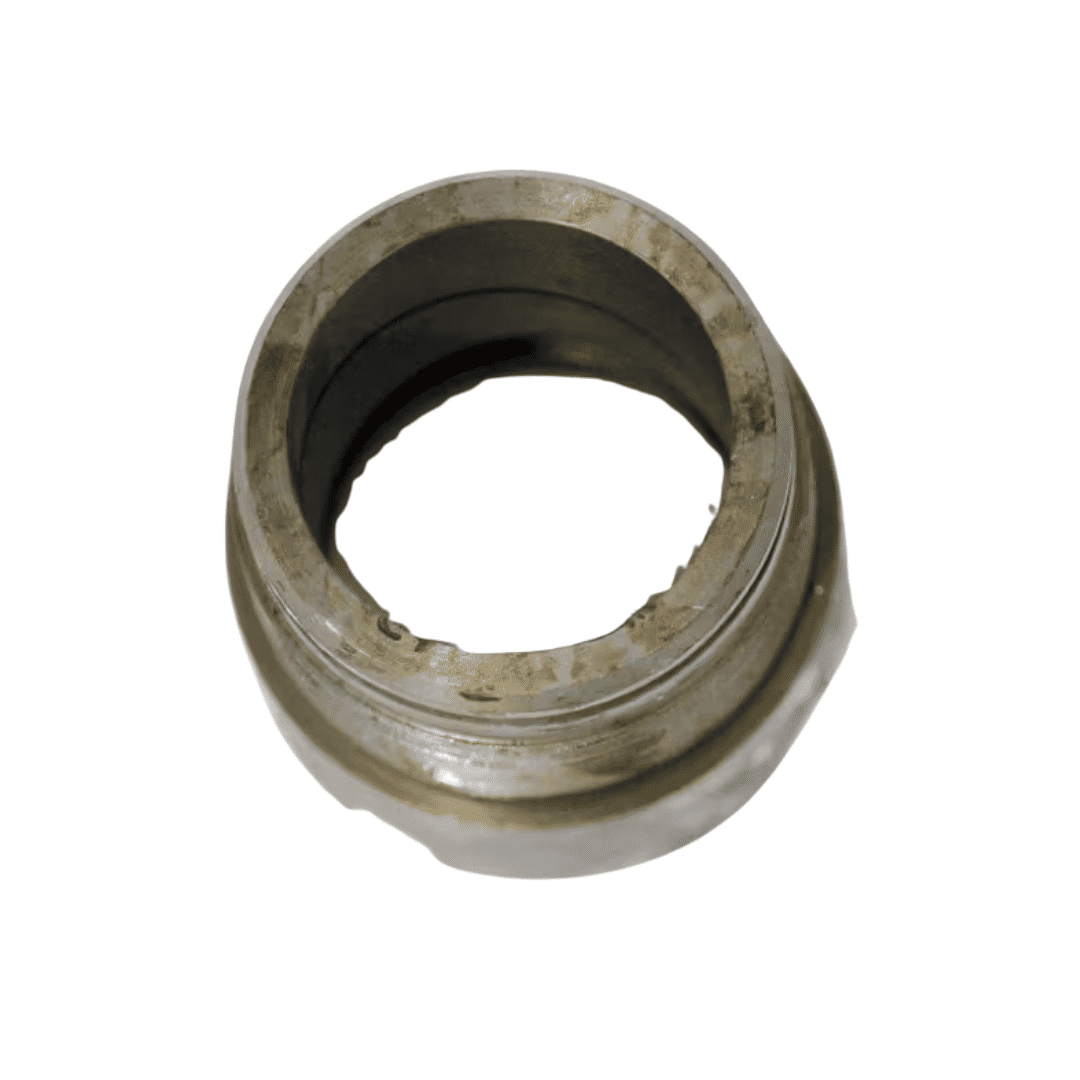

• Função Principal: A tampa 2770141-00 fecha a extremidade aberta do tubo do cilindro. Ela serve como alojamento para o conjunto de vedações (gaxetas) e para o anel raspador, além de atuar como um mancal de guia para que a haste não sofra flexão lateral durante o esforço.

2. Características Técnicas

• Material: Fabricada em Aço Carbono ou Ferro Fundido Nodular, materiais que oferecem alta resistência à pressão interna e excelente dissipação térmica.

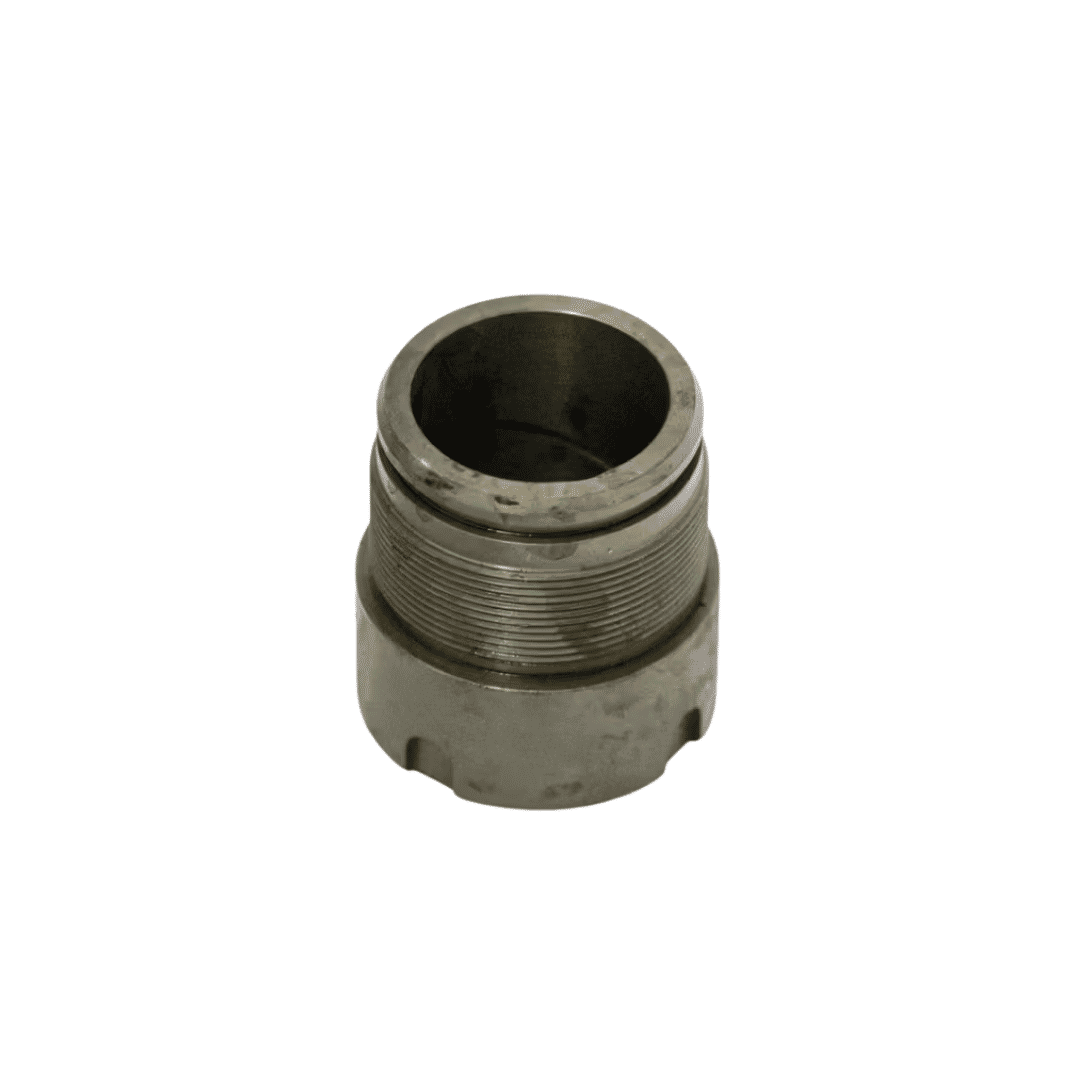

• Sistema de Fixação: Geralmente possui rosca externa para ser rosqueada diretamente no tubo do cilindro ou furação para parafusos frontais, dependendo da série da máquina.

• Alojamento de Vedações: Internamente, possui sulcos usinados com precisão para a instalação de:

  • Gaxeta de Pressão: Para reter o óleo.

  • Anel Raspador (Wiper): Para limpar a haste antes que ela entre no cilindro.

  • Fita Guia (Wear Ring): Para evitar o contato metal-metal entre a haste e a tampa.

3. Sinais de Falha e Necessidade de Troca

• Vazamento Externo na Haste: Se o óleo escorre pela haste mesmo com vedações novas, o alojamento interno da tampa pode estar desgastado ou ovalizado.

• Ranhuras ou Riscos Internos: Detritos que entram no sistema podem riscar a face interna da tampa, criando caminhos para a fuga de óleo que as gaxetas não conseguem vedar.

• Danos na Rosca: Durante manutenções anteriores, a rosca da tampa pode ter sido danificada, impedindo o aperto correto e gerando risco de ejeção da tampa sob pressão.

• Haste Balançando: Se a tampa (atuando como guia) estiver gasta, a haste apresentará uma folga lateral, o que acelera a destruição de todo o kit de reparo.

Recomendações de Montagem

1. Ferramenta Correta: Utilize uma chave de pino (chave de gancho) adequada para soltar ou apertar a tampa. O uso de talhadeiras ou marretas danifica a peça e compromete a segurança.

2. Inspeção da Haste: Antes de instalar a tampa 2770141-00, certifique-se de que a haste não possui riscos ou "bicados" de solda. Uma haste danificada destruirá as vedações internas da tampa nova no primeiro movimento.

3. Lubrificação dos O-rings: Lubrifique abundantemente as vedações com óleo hidráulico limpo antes de rosquear a tampa no tubo para evitar que os anéis sejam cortados pela rosca.

4. Troca do Kit de Reparo: Ao substituir a tampa, é obrigatório utilizar um Kit de Reparo (Seal Kit) novo para garantir a estanqueidade total do conjunto.
