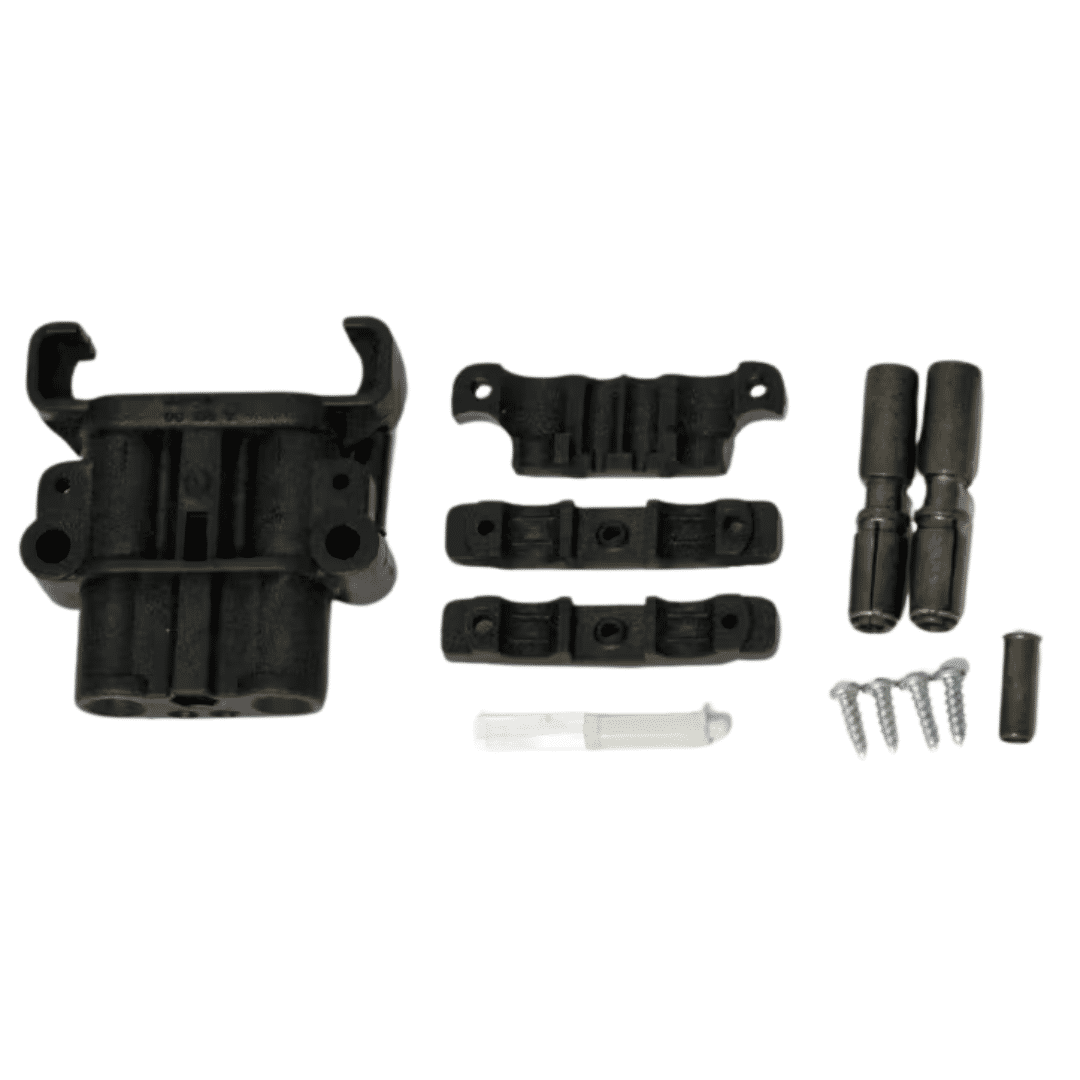

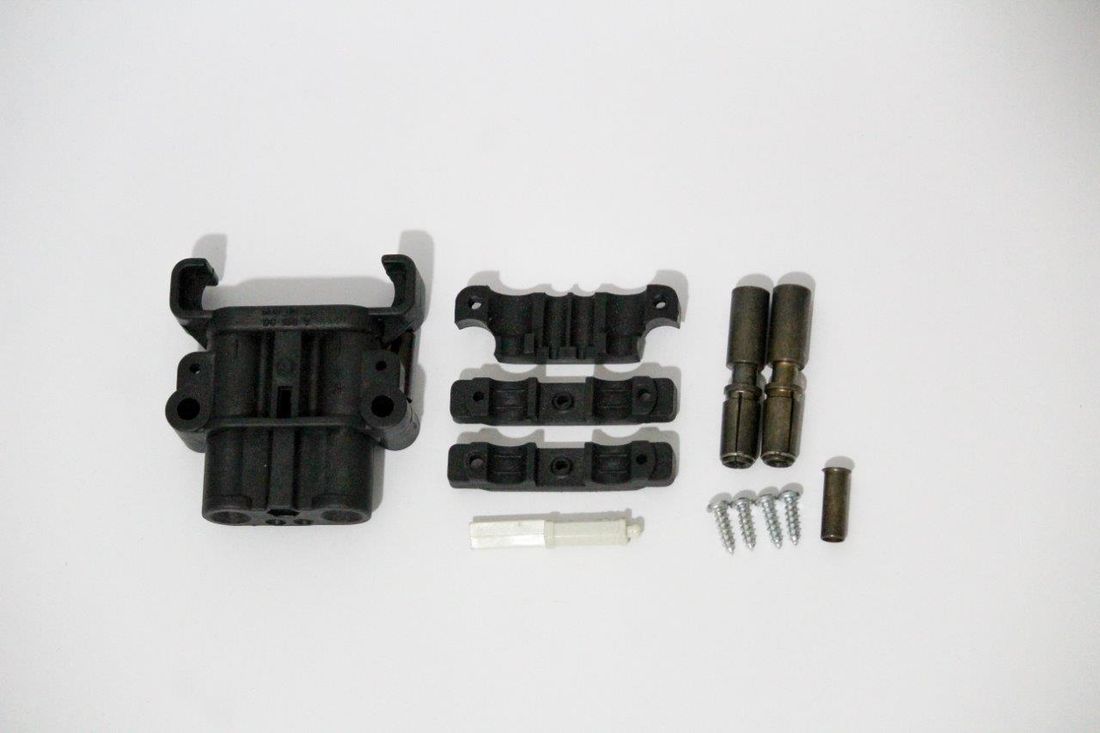

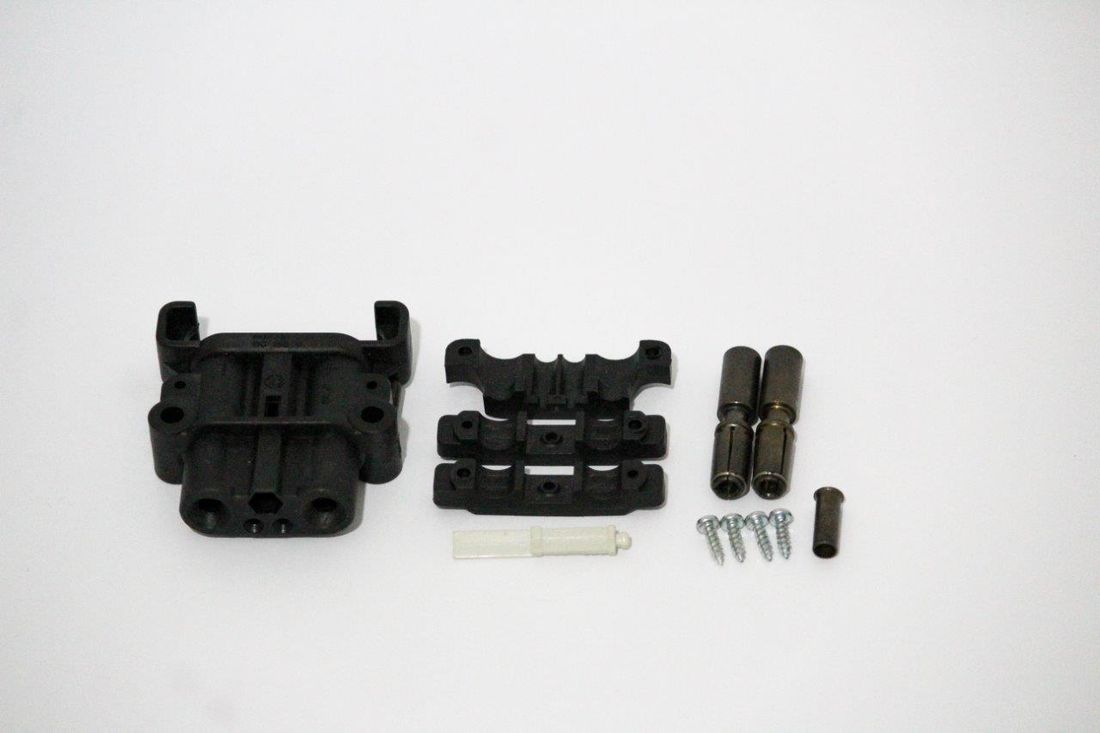

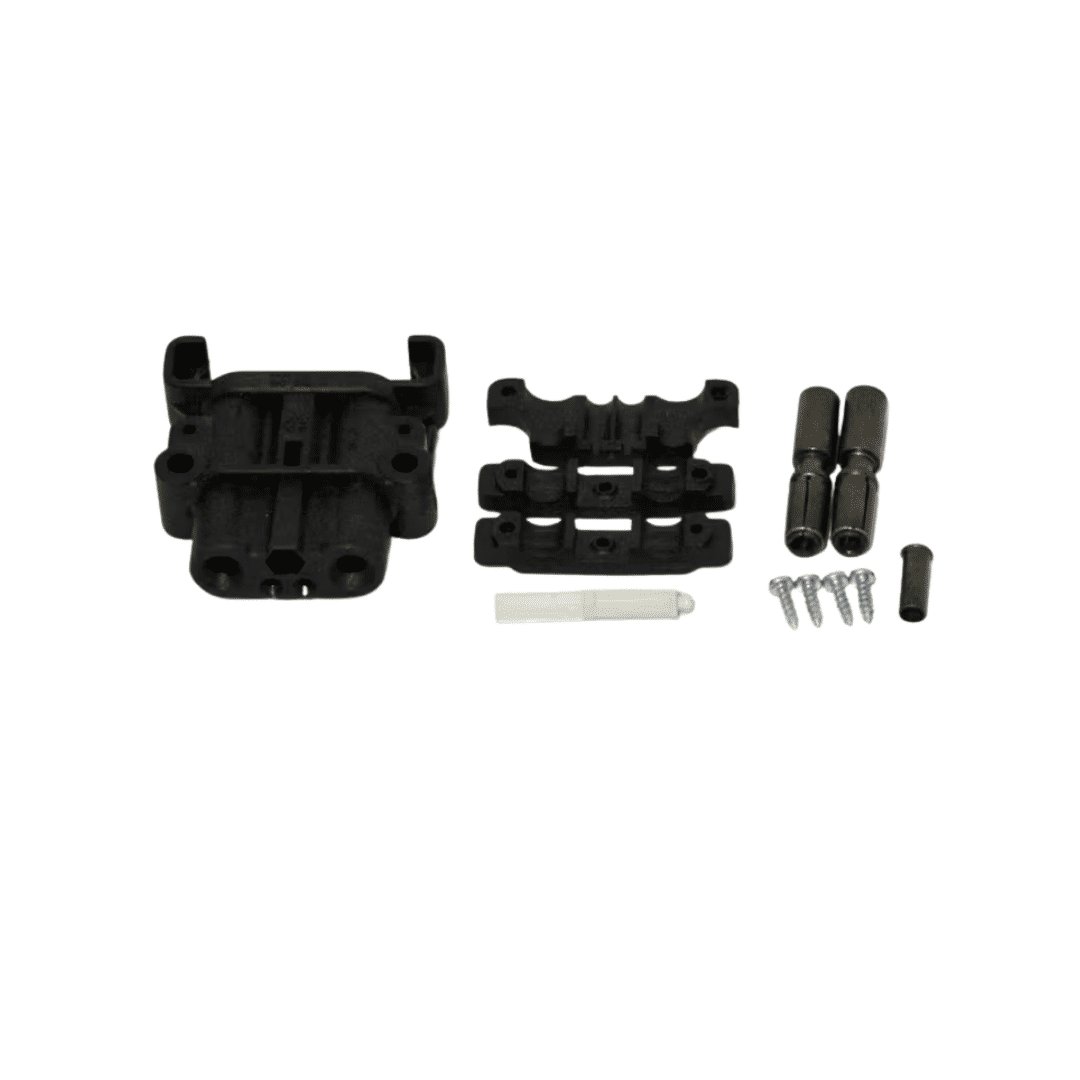

2720207-00 CONECTOR BATERIA FEMEA (Cód. 2720207-00)

2720207-00 CONECTOR BATERIA FEMEA

Visão Geral e Função

• Tipo de Componente: Conector Elétrico de Alta Corrente (Fêmea).

• Código de Referência:2720207-00.

• Função Principal: O conector 2720207-00 é um componente robusto projetado para realizar a conexão segura e rápida entre a bateria e o sistema elétrico da máquina (ou entre a bateria e o carregador).

• Design "Fêmea": Refere-se à configuração da carcaça e dos terminais internos que recebem os pinos do conector macho. Em sistemas de empilhadeiras, a ponta fêmea é frequentemente instalada no cabo que sai da bateria.

Aplicações Típicas

Este modelo de conector é padrão em equipamentos elétricos de movimentação de carga, tais como:

• Empilhadeiras Elétricas: Utilizado para conectar o banco de baterias tracionárias ao controlador da máquina.

• Carregadores de Bateria: Instalado no cabo de saída do carregador para permitir o engate na bateria.

• Transpaleteiras Elétricas: Em modelos que exigem desconexão frequente para troca de bateria.

Especificações Técnicas e Construção

• Material da Carcaça: Fabricada em policarbonato de alta resistência, resistente a impactos e a ataques químicos (como o ácido da bateria).

• Terminais (Contatos): Geralmente fabricados em cobre eletrolítico com banho de prata, garantindo a menor resistência elétrica possível e evitando o superaquecimento sob altas amperagens.

• Polarização: A carcaça possui guias físicas que impedem a conexão invertida (polaridade incorreta), o que protege o sistema eletrônico da máquina contra curtos-circuitos.

• Codificação por Cores: Frequentemente, esses conectores seguem um padrão de cores (Cinza, Azul, Vermelho) onde cada cor indica uma voltagem específica (Ex: 24V, 36V, 48V, 80V) para evitar que uma bateria de voltagem errada seja ligada ao equipamento.

Sinais de Desgaste e Segurança

• Carbonização nos Contatos: Arcos elétricos causados por desconexão sob carga podem "queimar" os terminais, aumentando a resistência e causando calor excessivo.

• Derretimento da Carcaça: Sinal claro de mau contato ou sobrecarga elétrica. Se a carcaça estiver deformada, o conector deve ser substituído imediatamente para evitar incêndios.

• Folga no Encaixe: Se a conexão não estiver firme, o equipamento pode apresentar falhas intermitentes de energia.

Recomendações de Instalação

• Crimpagem Profissional: Os terminais internos devem ser crimpados nos cabos utilizando alicates hidráulicos ou prensas adequadas para garantir que o cabo não se solte ou gere resistência.

• Uso de Lubrificante: Recomenda-se o uso de uma pequena quantidade de graxa dielétrica nos contatos para facilitar o engate e proteger contra a oxidação.
