2311624 REPARO CILINDRO DESLOCADOR LATERAL XM MODELO ANTIGO (Cód. 2311624)

2311624 REPARO CILINDRO DESLOCADOR LATERAL XM MODELO ANTIGO

Visão Geral e Função

• Tipo de Componente: Conjunto de Vedações Hidráulicas.

• Código de Referência:2311624.

• Aplicação Principal: Cilindro do Deslocador Lateral (Side Shifter).

• Equipamento Compatível: Empilhadeiras Hyster e Yale da série XM (Modelo Antigo), geralmente nas capacidades de 2.0 a 3.0 toneladas.

• Função Principal: O kit 2311624 é responsável por vedar o pequeno cilindro horizontal que movimenta a grade de encosto e os garfos para a esquerda ou direita. Ele garante que o óleo não vaze externamente e que o deslocador tenha força total para mover a carga lateralmente, facilitando o posicionamento nos paletes.

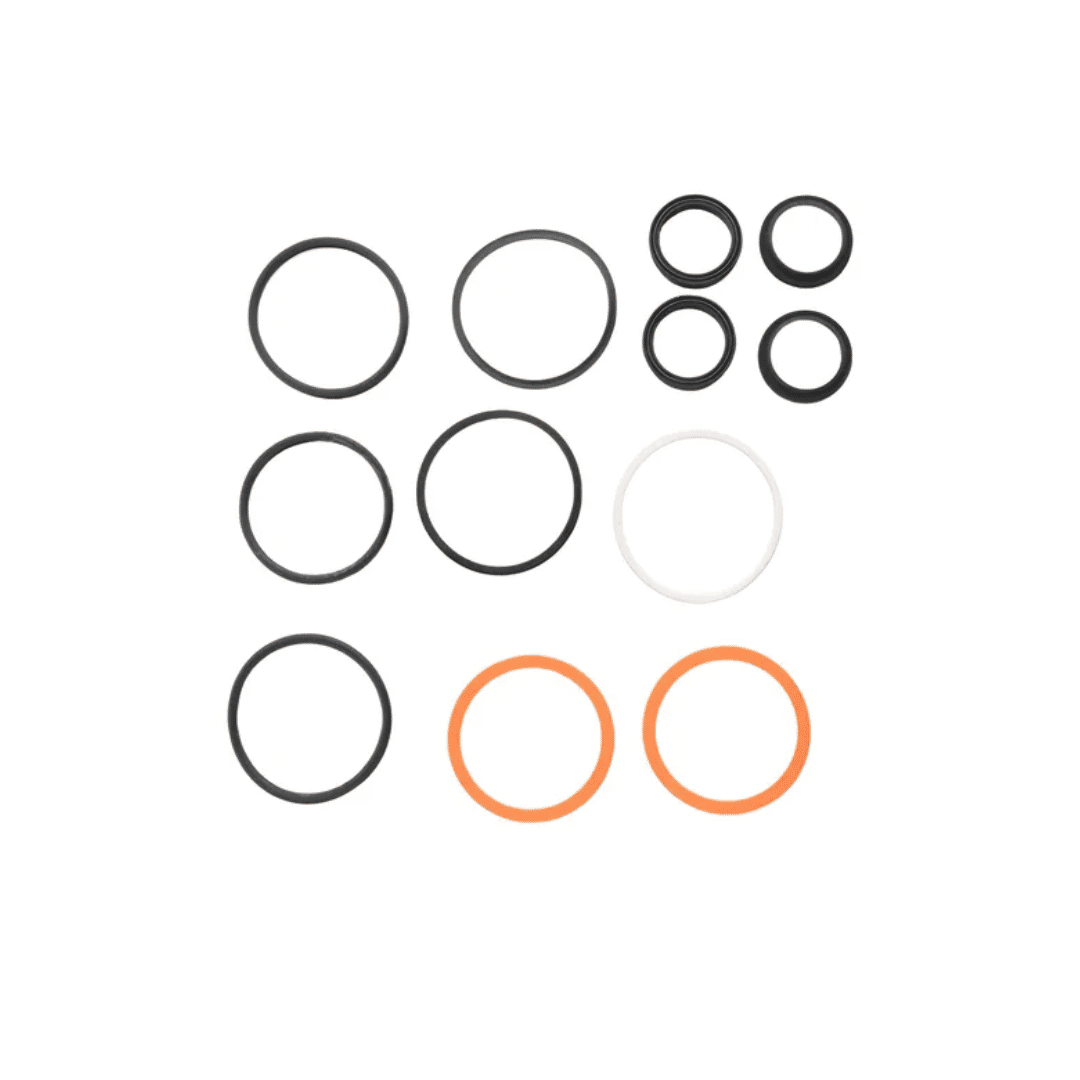

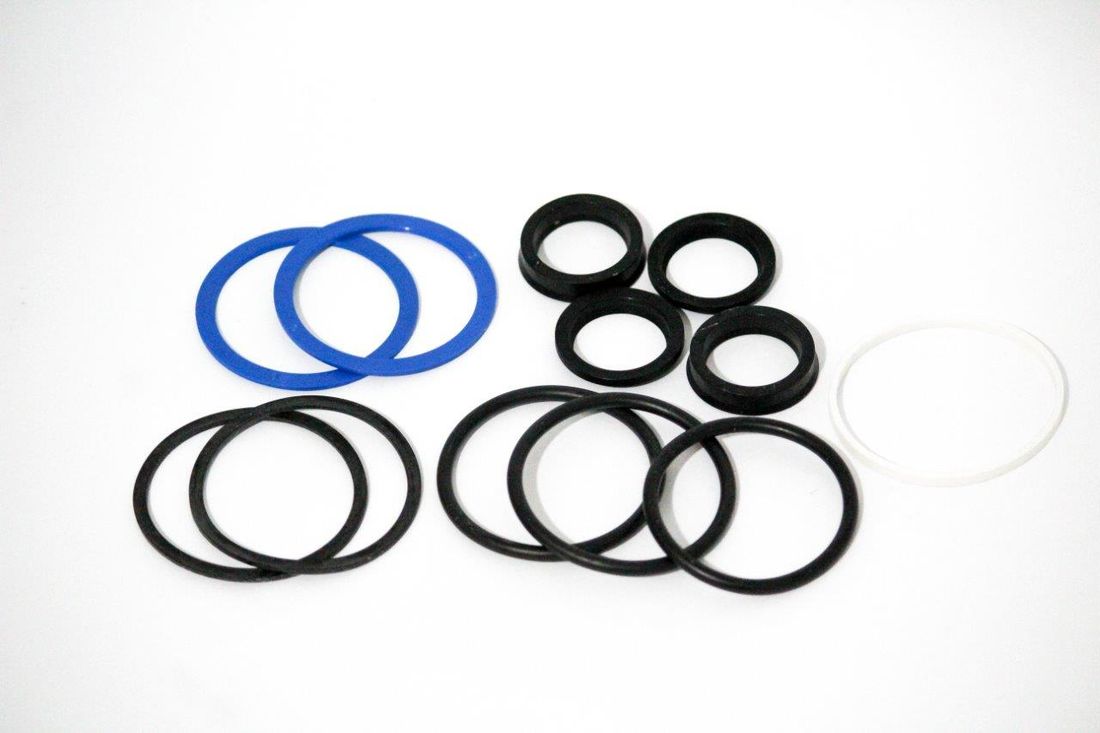

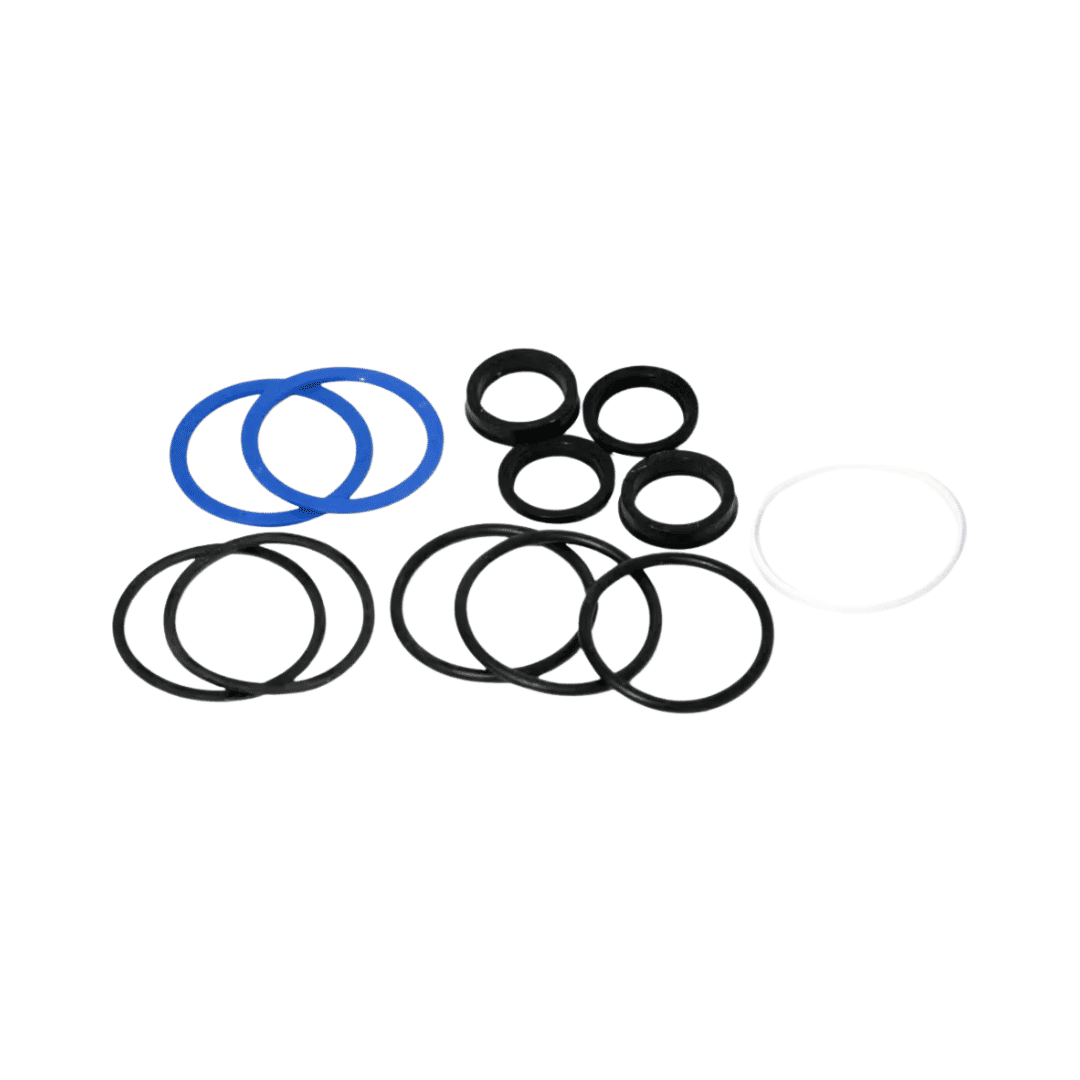

Características e Composição do Kit

Por ser destinado a um "modelo antigo", este kit é projetado com materiais que oferecem excelente vedação em camisas que já podem possuir algum nível de desgaste:

1. Gaxetas de Pistão Simples ou Duplas: Para garantir o movimento bidirecional.

2. Anéis Raspadores de Haste: Essenciais para proteger o cilindro contra poeira e detritos, já que o deslocador fica muito exposto ao ambiente externo.

3. O-Rings de Vedação das Tampas: Vedam as extremidades do corpo do cilindro.

4. Back-up Rings (Anéis de Apoio): Evitam que os O-rings se deformem sob picos de pressão hidráulica.

Sinais de Desgaste no Deslocador XM

O deslocador lateral é um dos acessórios mais acionados. Se o kit 2311624 estiver gasto, você notará:

• Vazamento de Óleo nos Garfos: Presença de óleo hidráulico pingando sobre os garfos ou sobre a carga.

• Perda de Força Lateral: O deslocador tem dificuldade para mover os garfos quando a máquina está carregada.

• Movimento "Fantasma": Os garfos se movem lateralmente sozinhos enquanto a máquina faz curvas ou inclina a torre (vazamento interno).

• Trepidação: Movimentos bruscos ou solavancos ao acionar a alavanca do deslocador.

Recomendações de Instalação e Manutenção

• Lubrificação das Réguas: Ao realizar o reparo do cilindro, aproveite para engraxar as réguas de deslize (guias de nylon ou bronze) do deslocador. Se elas estiverem secas, o cilindro fará um esforço excessivo, diminuindo a vida útil do novo kit de vedação.

• Inspeção da Haste do Deslocador: Como este cilindro é curto e fica em uma posição vulnerável, verifique se a haste não está empenada. Uma haste torta destruirá o kit 2311624 quase instantaneamente.

• Limpeza dos Pórticos: Certifique-se de que as conexões das mangueiras estejam limpas antes de reconectar ao cilindro para evitar a entrada de ar e impurezas.
