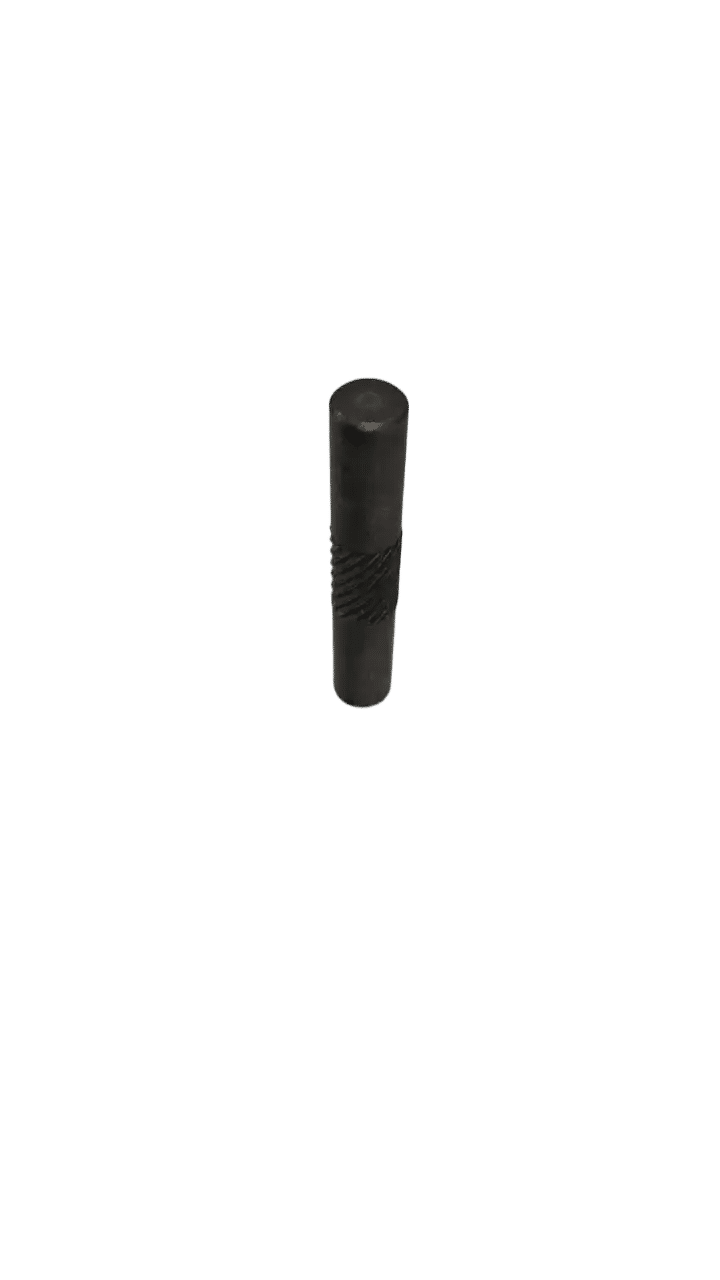

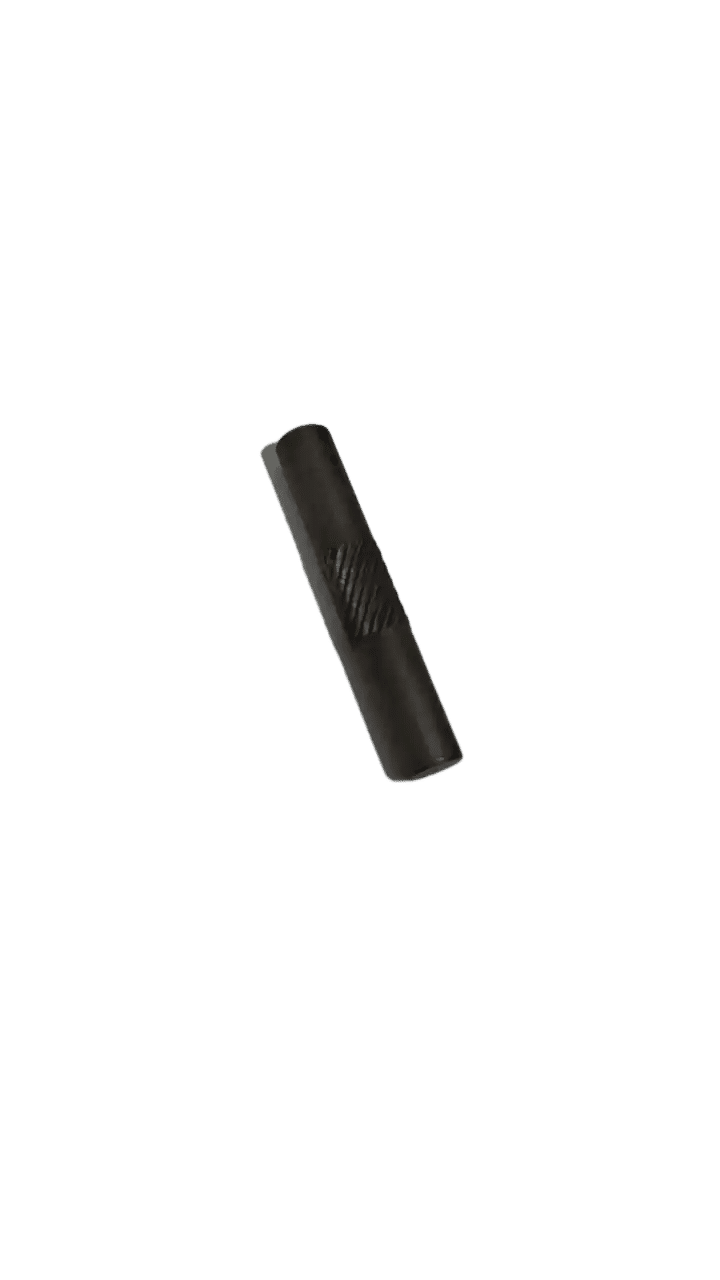

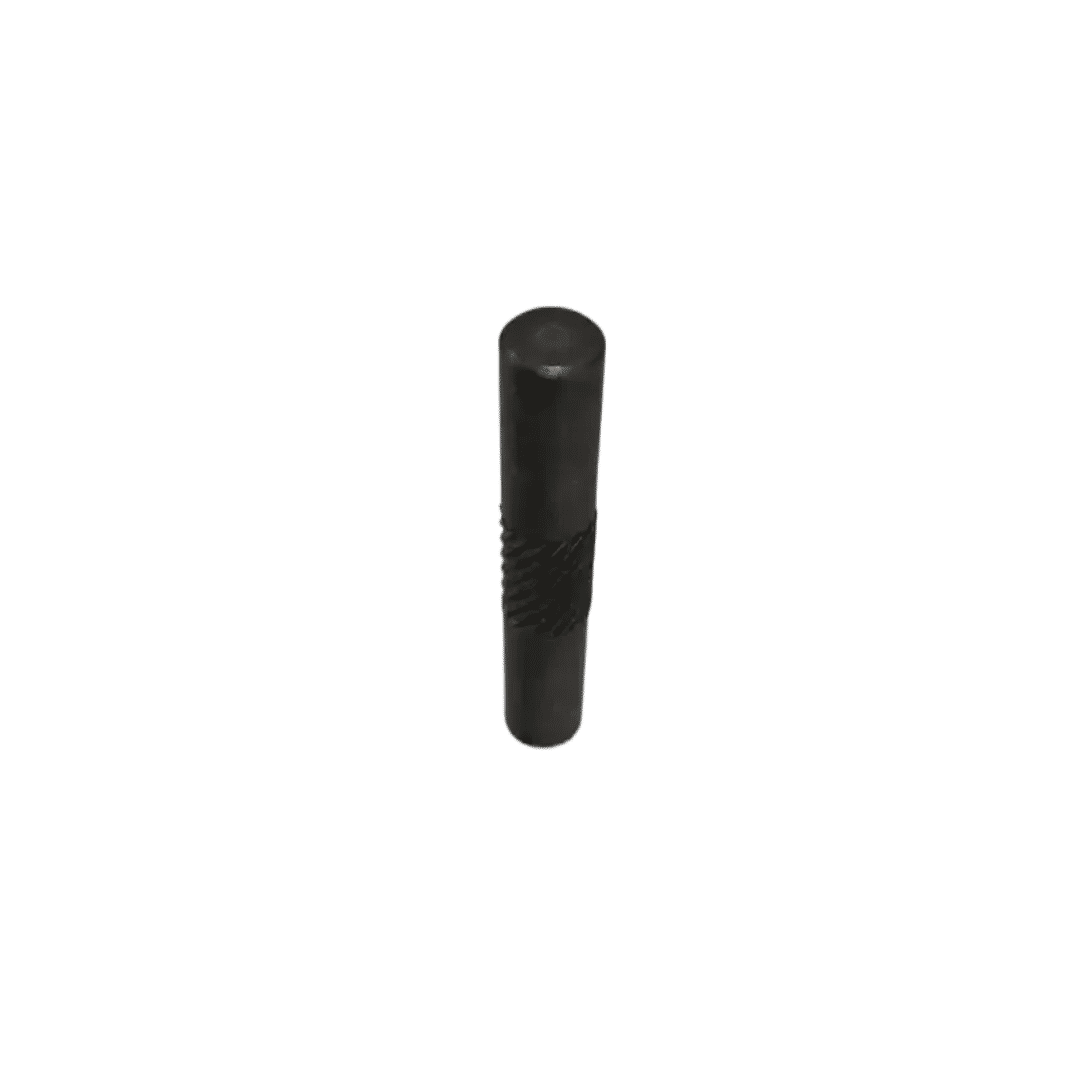

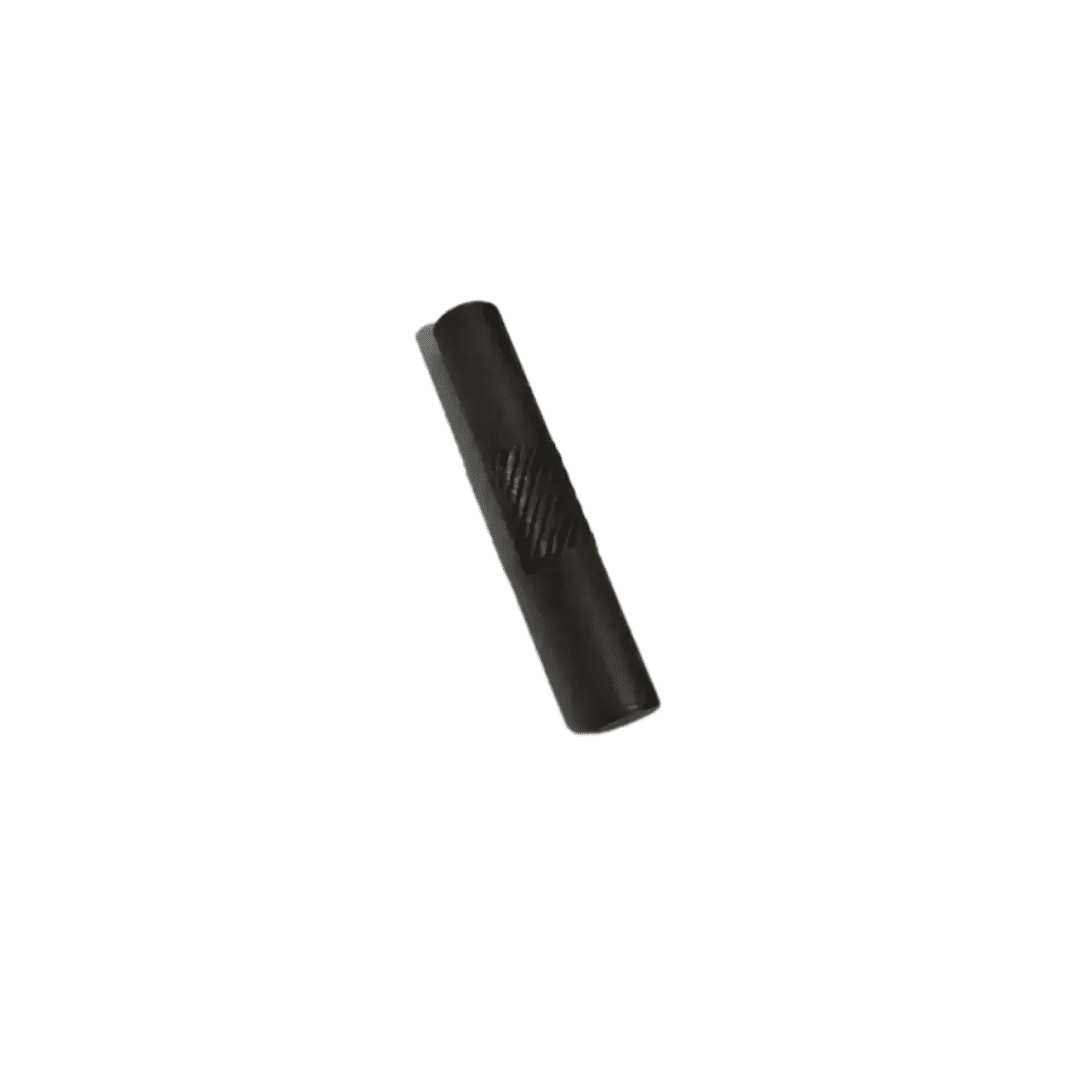

226986 PINO TRAVA VX/FT (Cód. 226986)

226986 PINO TRAVA VX/FT

Visão Geral e Aplicação

• Código de Referência:226986.

• Aplicação Principal: Empilhadeiras Hyster (Série FT) e Yale (Série VX) de 1.5 a 3.5 toneladas.

• Localização: Montado na parte superior ("olho") de cada garfo.

• Função Principal: Garantir que o garfo não se desloque lateralmente durante a operação de carga e descarga. Sem esse pino, o garfo pode deslizar para o centro ou para a extremidade do carro, causando a queda da carga ou o tombamento da máquina.

2. Características Técnicas

• Mecanismo: É um conjunto composto por um pino de aço temperado, uma mola de compressão interna e um puxador (manípulo) superior.

• Ação: Funciona sob pressão de mola (mola de retorno). Ao puxar e girar o manípulo, o pino retrai; ao soltar sobre o entalhe do porta-garfo, a mola empurra o pino para baixo, travando a posição.

• Resistência: Fabricado para suportar vibrações severas sem pular para fora do alojamento.

3. Sinais de Falha e Perigos

Um pino trava danificado compromete diretamente a segurança da operação:

• Mola Quebrada ou Cansada: O pino não exerce pressão suficiente para baixo, podendo subir com a trepidação e deixar o garfo livre para correr no trilho.

• Pino Empenado ou Gasto: Dificulta a entrada no entalhe do porta-garfo ou fica "travado" na posição aberta, impedindo o travamento seguro.

• Manípulo Quebrado: Impede que o operador mude a posição dos garfos com facilidade, levando ao uso de ferramentas improvisadas (marretas), o que danifica o garfo.

• Folga Excessiva: Se o diâmetro do pino diminuiu por desgaste, o garfo terá um "jogo" lateral que pode desestabilizar pallets altos.

4. Recomendações de Uso e Segurança

1. Verificação Diária: No check-list de pré-turno, verifique se os dois pinos (um em cada garfo) estão funcionando e se "clicam" firmemente nos entalhes.

2. Lubrificação: Aplique uma pequena quantidade de lubrificante em spray (tipo WD-40 ou graxa fina) no corpo do pino para garantir que ele não trave por oxidação ou acúmulo de poeira.

3. Nunca Opere sem Trava: Jamais movimente cargas se um dos garfos não estiver devidamente travado. Isso é uma violação grave de segurança operacional.

4. Alinhamento: Se o pino não estiver entrando no furo, limpe a ranhura do porta-garfo. O acúmulo de sujeira ou detritos de madeira costuma impedir o curso total do pino.
