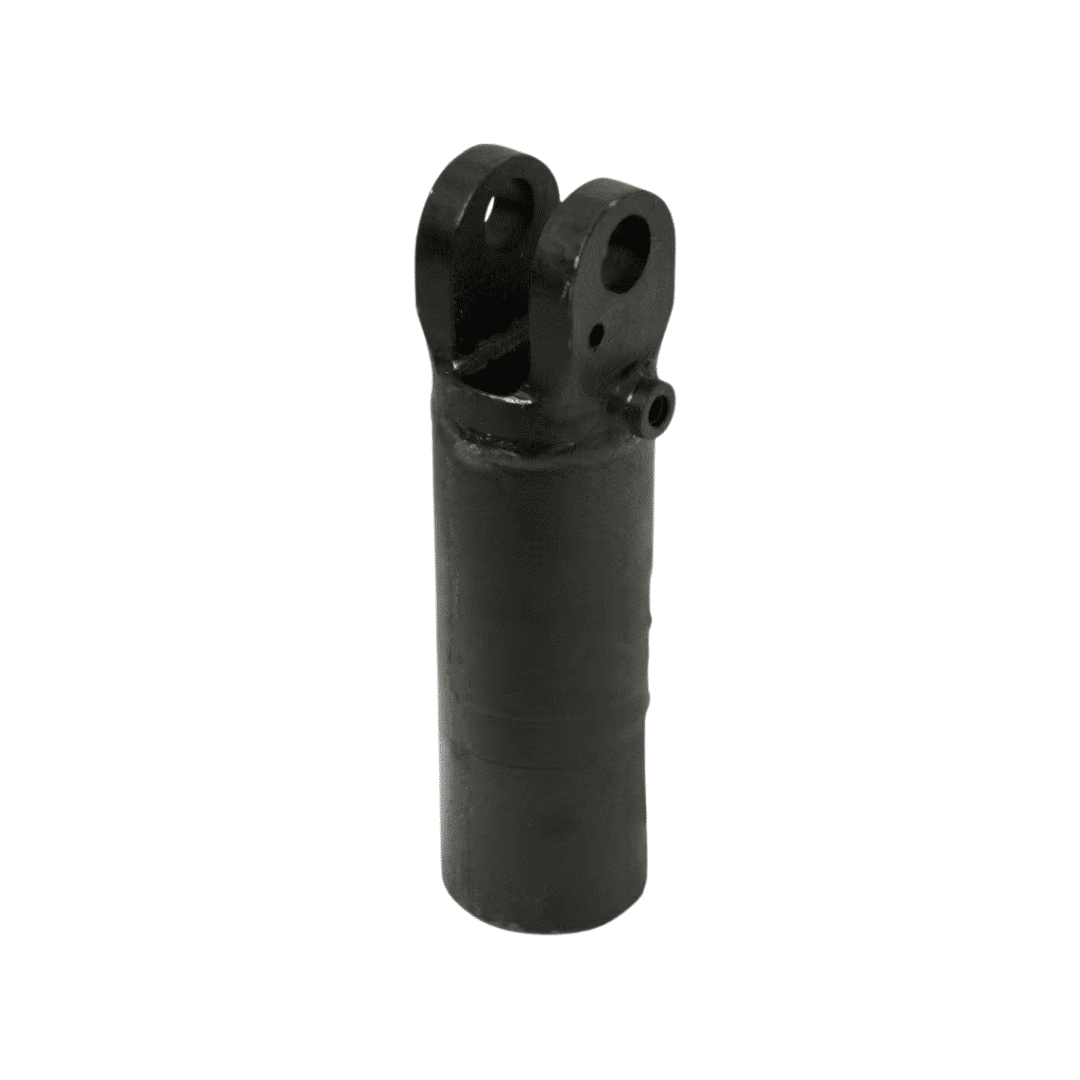

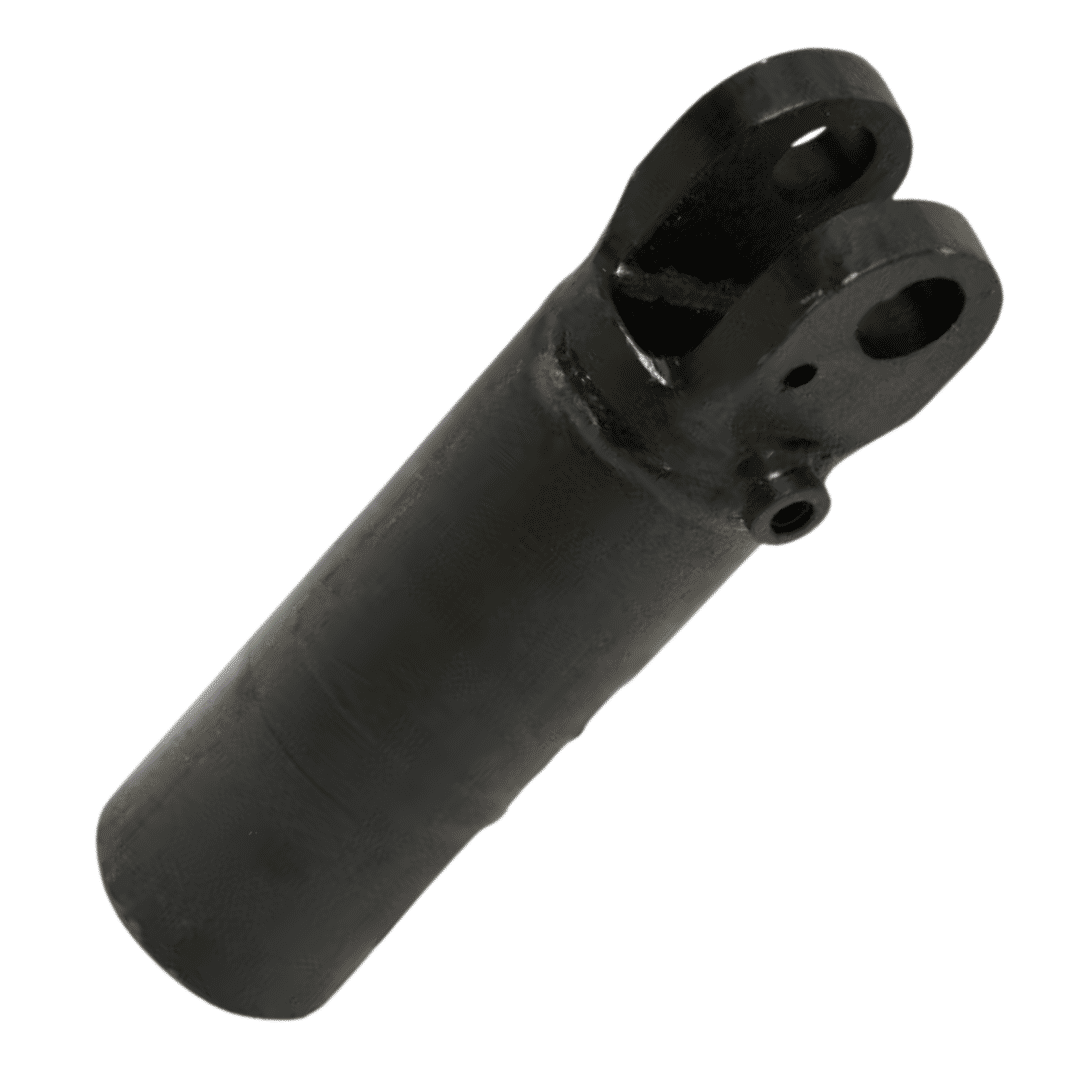

2076536 CAMISA CILINDRO INCLINACAO 60-70FT/VX LD (Cód. 2076536)

2076536 CAMISA CILINDRO INCLINACAO 60-70FT/VX LD

Visão Geral e Função

• Tipo de Componente: Camisa/Tubo do Cilindro Hidráulico.

• Código de Referência:2076536.

• Aplicação Principal: Cilindro de Inclinação (Tilt Cylinder) - Lado Direito (LD).

• Modelos Compatíveis: Empilhadeiras Hyster e Yale de 3 a 3.5 toneladas (Séries 60-70FT e 60-70VX).

• Função Principal: A camisa 2076536 é o compartimento de pressão onde o pistão desliza. Ela deve conter o fluido hidráulico sob alta pressão para gerar a força necessária para inclinar o mastro (torre) carregado para frente e para trás.

Características Técnicas

• Material: Fabricada em aço trefilado sem costura de alta resistência, projetado para suportar picos de pressão hidráulica sem sofrer expansão ou deformação.

• Acabamento Interno: O interior é brunido (espelhado) com tolerâncias micrométricas. Este acabamento é vital para que as vedações do pistão deslizem sem atrito excessivo e sem permitir a passagem de óleo entre as câmaras.

• Conexões e Fixação: Possui pórticos de entrada de óleo soldados com precisão e a base de fixação traseira que se conecta ao chassi da empilhadeira.

Sinais de que a Camisa precisa ser Substituída

Muitas vezes, apenas trocar o kit de reparo (vedações) não resolve o problema. A camisa 2076536 deve ser trocada se apresentar:

• Riscos Internos Profundos: Se houver sulcos no interior da camisa (causados por contaminação no óleo), as vedações novas serão "cortadas" em poucos dias, mantendo o vazamento interno.

• Ovalização ou "Barriga": Com o uso extremo, o centro da camisa pode sofrer uma leve expansão (estufamento). Isso faz com que a carga "caia" lentamente, pois o óleo escapa pelas laterais do pistão.

• Trincas nas Soldas: Rachaduras nos pórticos de óleo ou na base de fixação são falhas estruturais graves que exigem a substituição imediata da peça por segurança.

• Corrosão Interna: Se a máquina ficou parada com água no sistema hidráulico, a camisa pode sofrer pittings (buracos de ferrugem) que impedem a vedação.

Recomendações de Montagem

• Limpeza Crítica: Antes de montar o pistão dentro da nova camisa, limpe o interior com fluido hidráulico limpo. Nunca deixe partículas de poeira ou limalha dentro do tubo.

• Inspeção do Pistão: Ao substituir a camisa, verifique se o pistão e a haste não possuem rebarbas que possam riscar o acabamento brunido da peça nova.

• Troca de Óleo: Sempre que abrir o sistema hidráulico para trocar uma camisa, aproveite para substituir o óleo e o filtro hidráulico, garantindo que o novo componente não seja contaminado por resíduos antigos.
