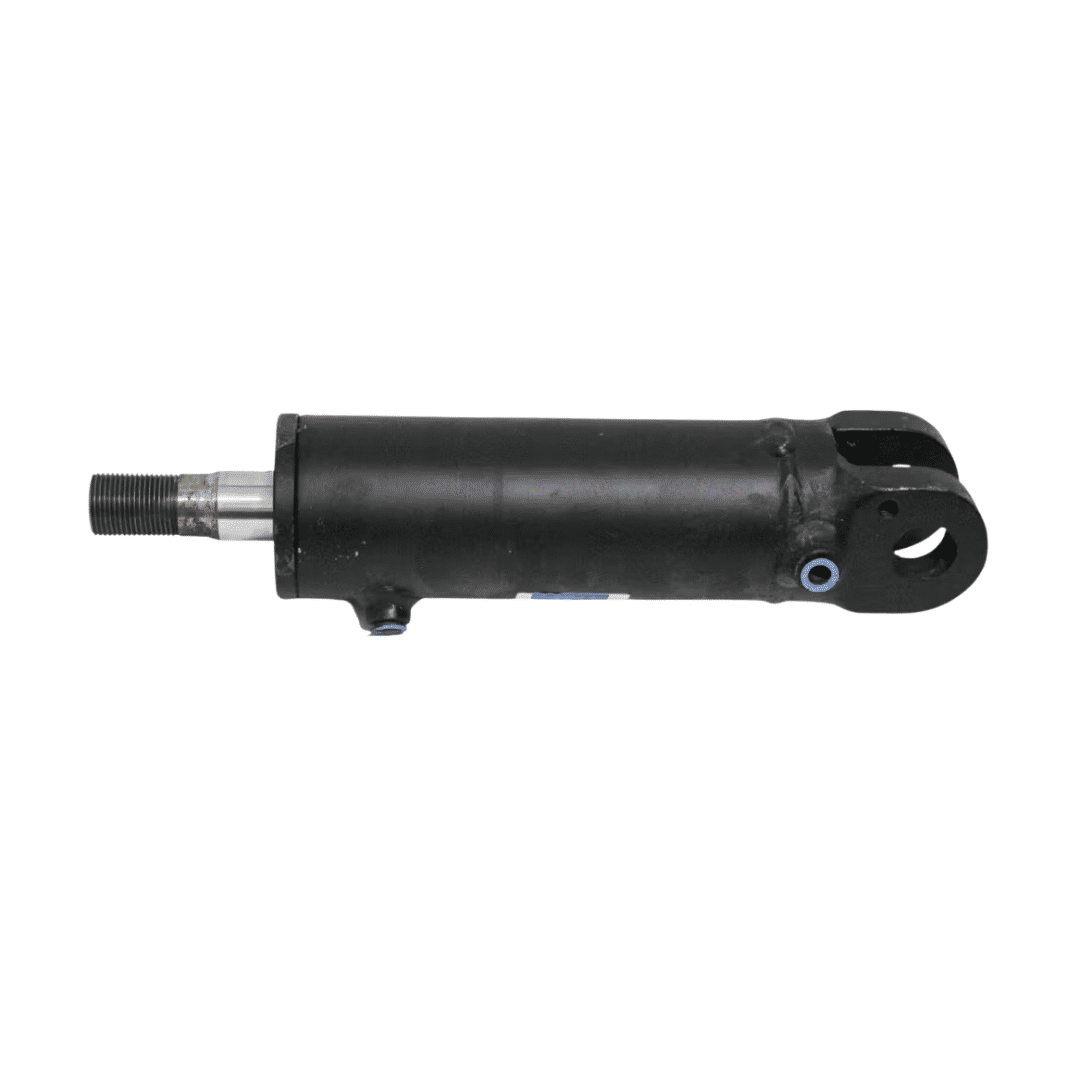

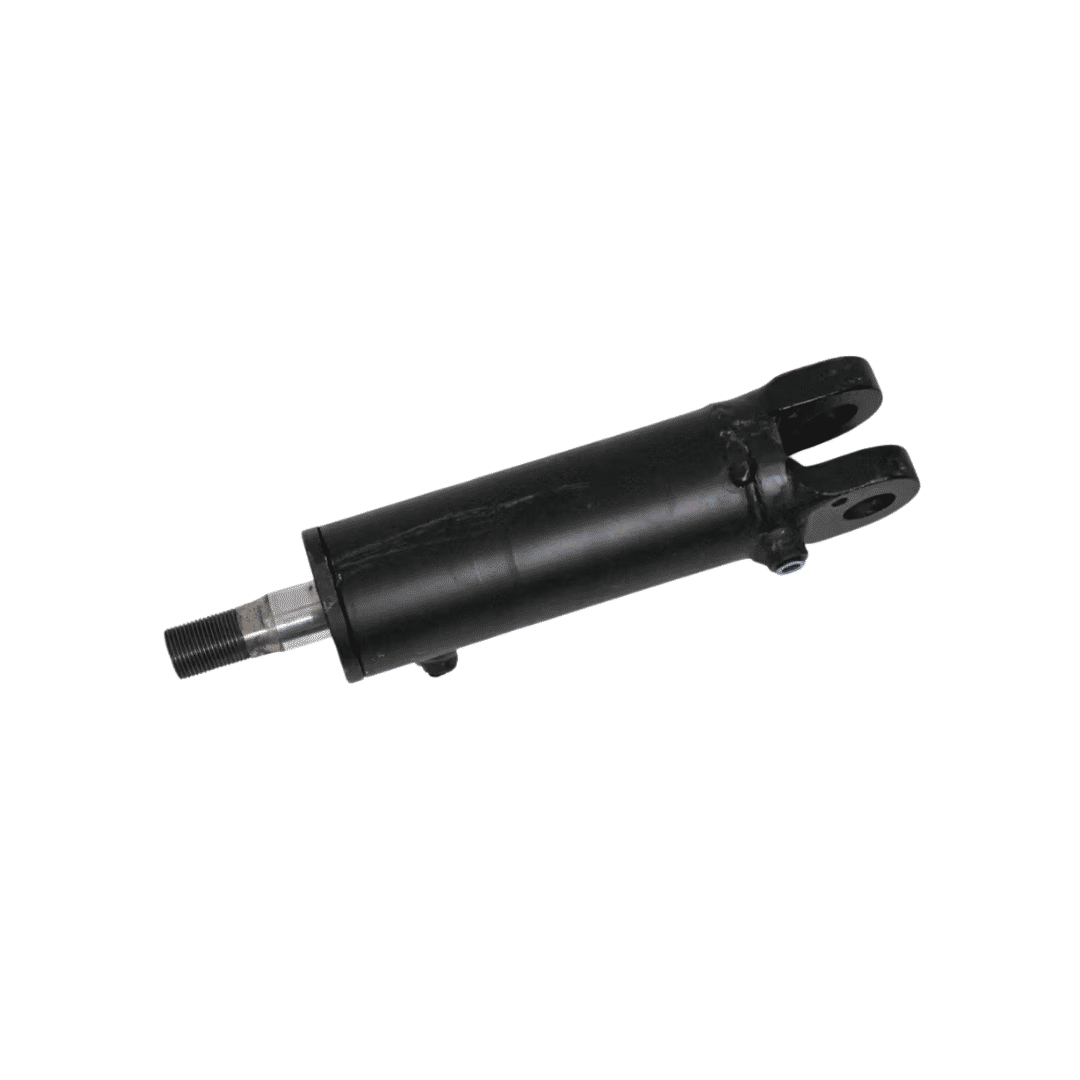

2069188 CILINDRO INCLINACAO LE 40-50FT (Cód. 2069188)

2069188 CILINDRO INCLINACAO LE 40-50FT

Visão Geral e Função

• Tipo de Componente: Atuador Hidráulico Linear.

• Código de Referência:2069188.

• Lado de Aplicação: Lado Esquerdo (LE).

• Aplicação Principal: Empilhadeiras Hyster e Yale das séries FT e VX (modelos de 4.0 a 5.0 toneladas, como H80-120FT / GDP40-50VX).

• Função Principal: O cilindro 2069188 é responsável por realizar o movimento de inclinação da torre (mastro) para frente (para facilitar a entrada nos paletes) e para trás (para garantir a estabilidade da carga durante o transporte). Ele trabalha em par com o cilindro do lado direito, exigindo sincronia perfeita para evitar torções na estrutura do mastro.

Características Técnicas

• Construção: Tubo de aço trefilado de alta resistência com brunimento interno de precisão. A haste é fabricada em aço liga com cromo duro de alta camada para resistir à oxidação e abrasão.

• Olhais de Articulação: Possui olhais reforçados nas extremidades para alojar as buchas e pinos que o conectam ao chassi e à torre.

• Vedações Internas: Equipado com um kit de gaxetas, anéis raspadores e anéis guia projetados para suportar pressões hidráulicas elevadas e variações térmicas constantes.

• Amortecimento: Geralmente inclui um sistema de fim de curso (amortecimento) para evitar impactos secos no final da inclinação traseira, protegendo a integridade do mastro.

Sinais de Falha e Necessidade de Reparo

Problemas neste cilindro comprometem a segurança e a precisão da operação:

• Vazamento Externo: Presença de óleo hidráulico escorrendo pela haste, indicando que o retentor (gaxeta) da guia está rompido.

• "Queda" da Torre: Se a torre inclina sozinha para frente com a máquina desligada ou em neutro, há vazamento interno no êmbolo (pistão) do cilindro.

• Riscos na Haste: Marcas longitudinais na parte cromada podem danificar as vedações novas rapidamente e indicam contaminação no óleo.

• Empenamento: Se a haste estiver levemente torta (visível a olho nu), o cilindro pode travar ou causar desgaste prematuro das buchas da torre.

Recomendações de Manutenção e Instalação

• Sincronismo: Ao substituir o cilindro 2069188, verifique se o curso está idêntico ao do cilindro do lado direito. Diferenças de milímetros podem causar o empenamento estrutural da torre.

• Sangria do Sistema: Após a instalação, realize ciclos completos de inclinação (frente/ré) sem carga para eliminar o ar do sistema. O ar preso causa movimentos "elásticos" e perigosos.

• Inspeção de Pinos e Buchas: Nunca instale um cilindro novo com pinos de articulação gastos ou ovalizados. Isso gerará "socos" mecânicos que podem trincar as soldas do cilindro.

• Proteção da Haste: Durante a manutenção, tome extremo cuidado para não bater ferramentas na haste cromada. Um pequeno "ponto" de impacto é suficiente para rasgar a vedação interna em poucos ciclos.
