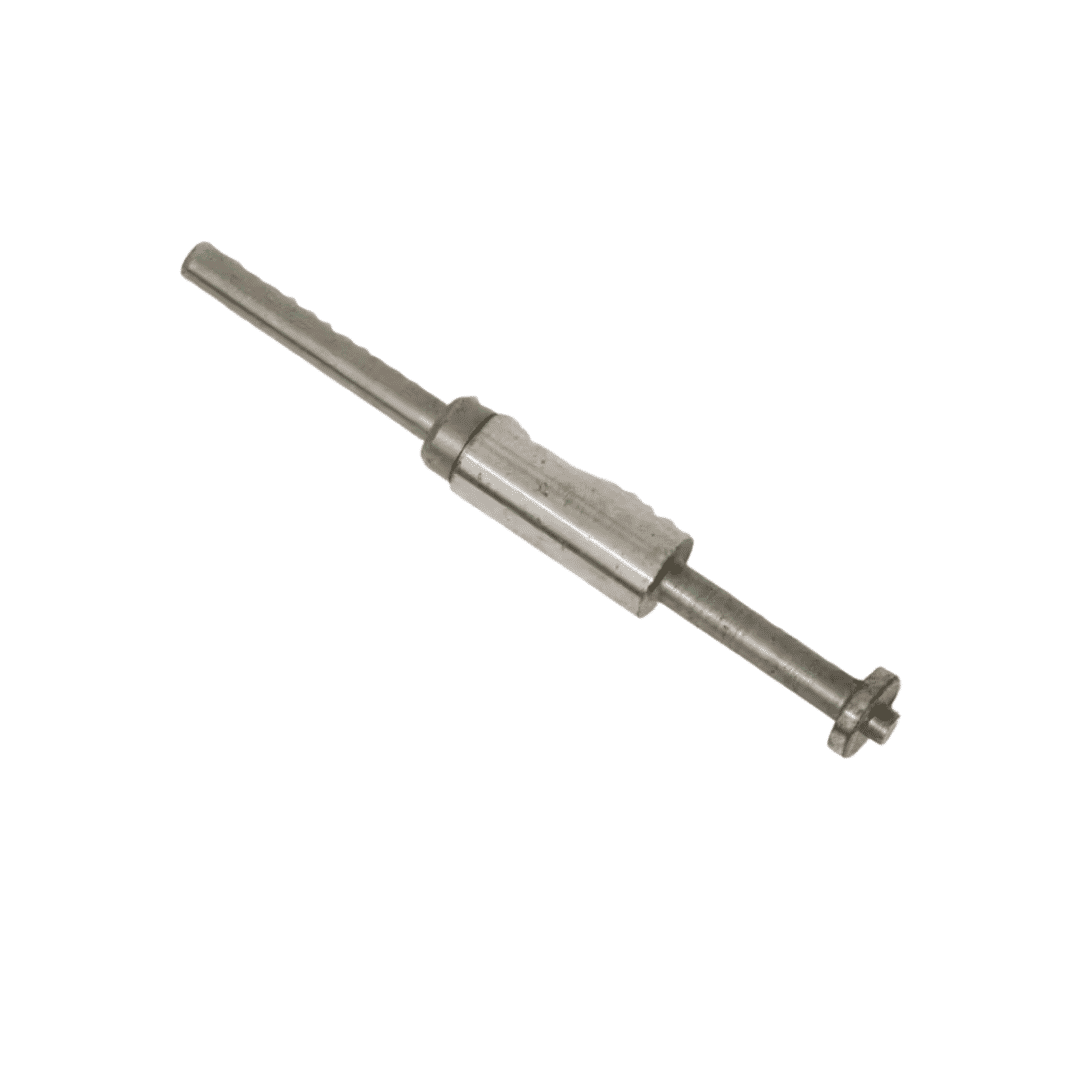

1388924 PISTAO REGULAGEM PACOTE TRANSMISSAO H80-120XM (Cód. 1388924)

1388924 PISTAO REGULAGEM PACOTE TRANSMISSAO H80-120XM

Visão Geral e Função

• Tipo de Componente: Pistão Hidráulico de Embreagem (Clutch Piston).

• Código de Referência:1388924.

• Aplicação Principal: Transmissões das empilhadeiras Hyster e Yale de médio/grande porte, série XM (modelos H80XM, H100XM, H120XM – capacidades de 4.0 a 5.5 toneladas).

• Função Principal: O pistão 1388924 fica alojado dentro do tambor de embreagem da transmissão. Quando o operador seleciona o sentido de marcha, o óleo sob pressão entra na câmara atrás deste pistão, forçando-o a se deslocar contra o "pacote" de discos. Esse movimento "aperta" os discos de fricção e aço, conectando o eixo de entrada ao eixo de saída e iniciando o movimento da máquina.

Características Técnicas

• Material: Fabricado em aço usinado de alta precisão ou liga de alumínio fundido reforçado, com superfícies de contato retificadas para evitar o desgaste prematuro das vedações.

• Geometria: Possui formato anelar (circular vazado) para permitir a passagem do eixo da transmissão pelo centro e garantir uma distribuição de pressão uniforme sobre toda a face dos discos de fricção.

• Alojamento de Vedações: Apresenta sulcos específicos para a instalação dos anéis de vedação internos e externos (conhecidos como anéis lábio ou "lip seals"), que retêm a pressão hidráulica necessária para o engate.

Sinais de Falha e Diagnóstico

Falhas no pistão 1388924 ou em suas vedações comprometem diretamente a tração:

• Patinação da Transmissão: Se o pistão não conseguir exercer a pressão total (devido a uma trinca ou fuga de óleo), os discos deslizam entre si, gerando calor e impedindo a máquina de subir rampas.

• Engate "Lento" ou "Borrachudo": A máquina demora alguns segundos para começar a andar após o comando, indicando que a pressão está demorando a preencher o espaço atrás do pistão.

• Contaminação por Queima: Se o pistão travar por detritos, ele manterá os discos parcialmente acionados, queimando o pacote de embreagem rapidamente.

• Perda de Pressão em Quente: Quando o óleo da transmissão esquenta e fica mais fino, falhas nas vedações do pistão tornam-se mais evidentes, fazendo com que a máquina perca força ao longo do dia de trabalho.

Recomendações de Montagem e Manutenção

• Substituição dos Anéis (Seals): Nunca instale o pistão 1388924 sem utilizar um kit de vedações novo. Anéis velhos perdem a elasticidade e causarão fuga de pressão interna.

• Uso de Ferramenta de Compressão: A montagem deste pistão exige comprimir as molas de retorno do pacote. Utilize uma prensa manual ou ferramenta de compressão específica para evitar que o pistão entre "atravessado", o que cortaria as vedações novas.

• Lubrificação na Instalação: Utilize o próprio óleo da transmissão ou um lubrificante de montagem (assembly lube) para facilitar o deslizamento do pistão para dentro do tambor.

• Inspeção de Trincas: Examine cuidadosamente o corpo do pistão com uma lupa em busca de trincas capilares, especialmente nos cantos internos, onde o esforço de fadiga é maior.
